Сравнительные характеристики механизмов («Хабов») для палаток серии «ЛОТОС Куб». Краш-тест «Хабов»

При сборке палаток серии «ЛОТОС Куб» с марта 2019 года применяется новый усиленный механизм раскрытия «Хаб-4х Полиамид (шплинт)».
Новый «Хаб» изготавливается из полиамида методом литья под давлением. Полиамид характеризуется высоким модулем упругости при изгибе (2000 МПа) и высокой твердостью, не менее 100 МПа. Рабочий диапазон температур для изделий из полиамида от -45 °C до +100 °C.

Механизм для палатки куб Хаб-4х (шплинт)

Новый «Хаб-4х Полиамид (шплинт)» заменяет собой «Хаб-4х Алюминий (шплинт)».

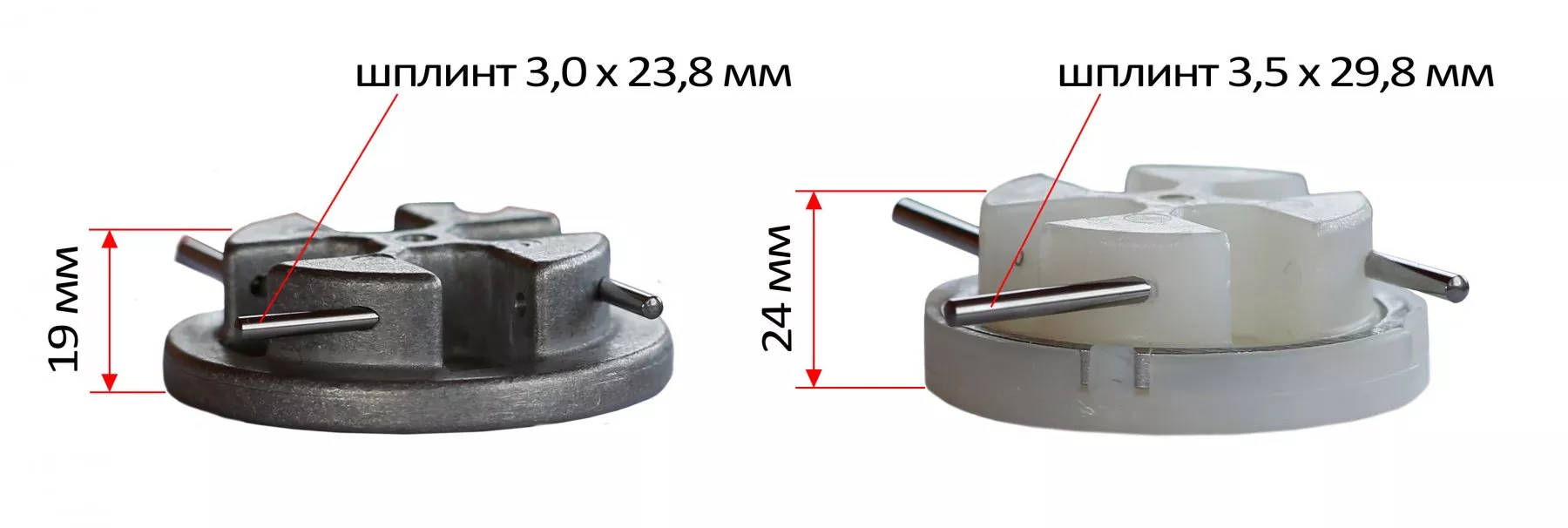

Полиамидный «Хаб» имеет увеличенные, в сравнении с алюминиевым, размеры по высоте на 5,0 мм, что позволяет усилить шарнирную систему крепления дуги в «Хабе» за счет установки в него шплинта из каленой стали увеличенного диаметра и длины, тем самым значительно увеличить показатель предельной нагрузки шарнирного механизма. Диаметр шплинта увеличен с 3,0 мм до 3,5 мм, а его длина увеличена с 23,8 мм до 29,8 мм. За счет изменения параметров полиамидного «Хаба» (размеров механизма и размеров шплинта) запас его прочности, в сравнении с алюминиевым, увеличился на 20%.

Наглядный тест на прочность «Хаба» проводится при условиях, в которых, «Хаб», с установленной в него дугой (длина 1 метр), жестко закрепляется в тисках, а на противоположный конец дуги прикладывается статичная нагрузка в виде подвешенного груза.

По результатам теста:
«Хаб-4х Полиамид (шплинт)» выдерживает нагрузку не менее 25 кг
«Хаб-4х Алюминий (шплинт)» выдерживает нагрузку не менее 20 кг

Краш-тест, максимально приближенный к реальным условиям эксплуатации, демонстрирует огромный запас прочности для обеих моделей «Хабов». При этом зафиксировано, что высокопрочная дуга из стеклокомпозитной арматуры диаметром 9,0 мм ломается при нагрузках от 15 до 20 кг.

В реальных условиях эксплуатации палатки, нагрузка на дугу, за счет натяжки тента палатки, распределяется равномерно по всей ее длине и сопоставима с нагрузкой прикладываемой на конце дуги (сила рычага) не более 10 кг. В связи с огромным резервом прочности нового полиамидного «Хаба», данный узел в палатке становится одним из менее уязвимых, что позволяет установить на него постоянную (неограниченную) гарантию от производителя.
