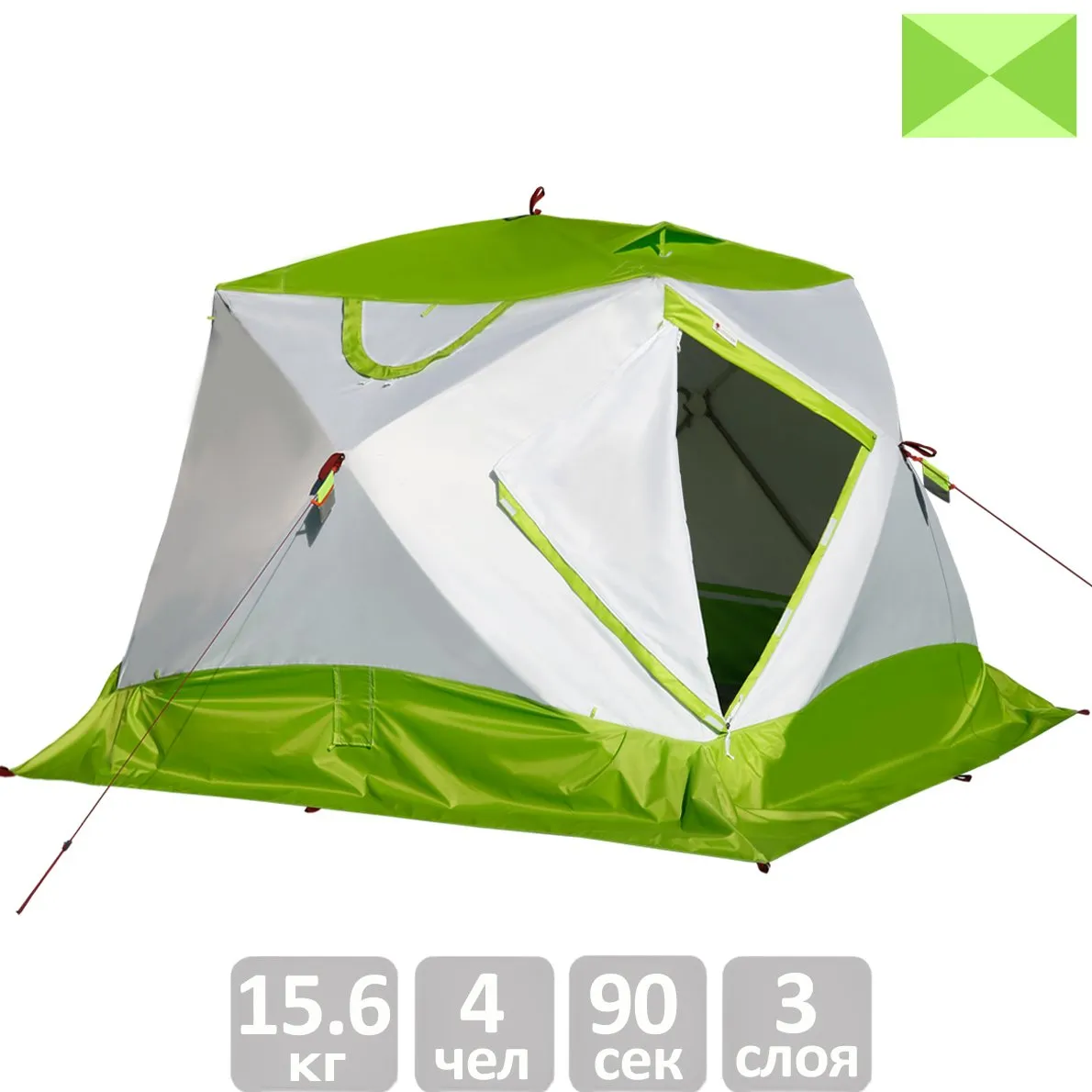

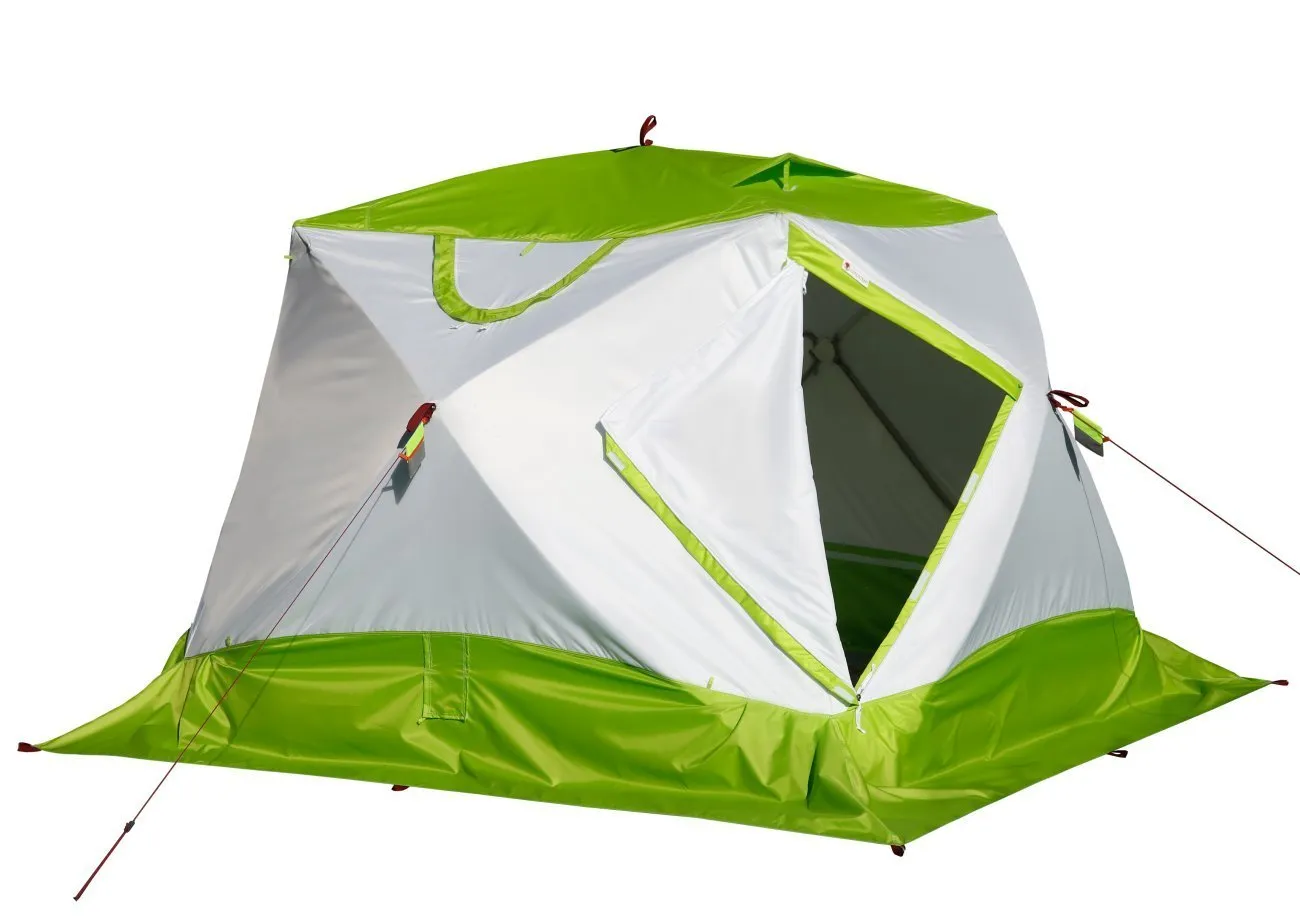

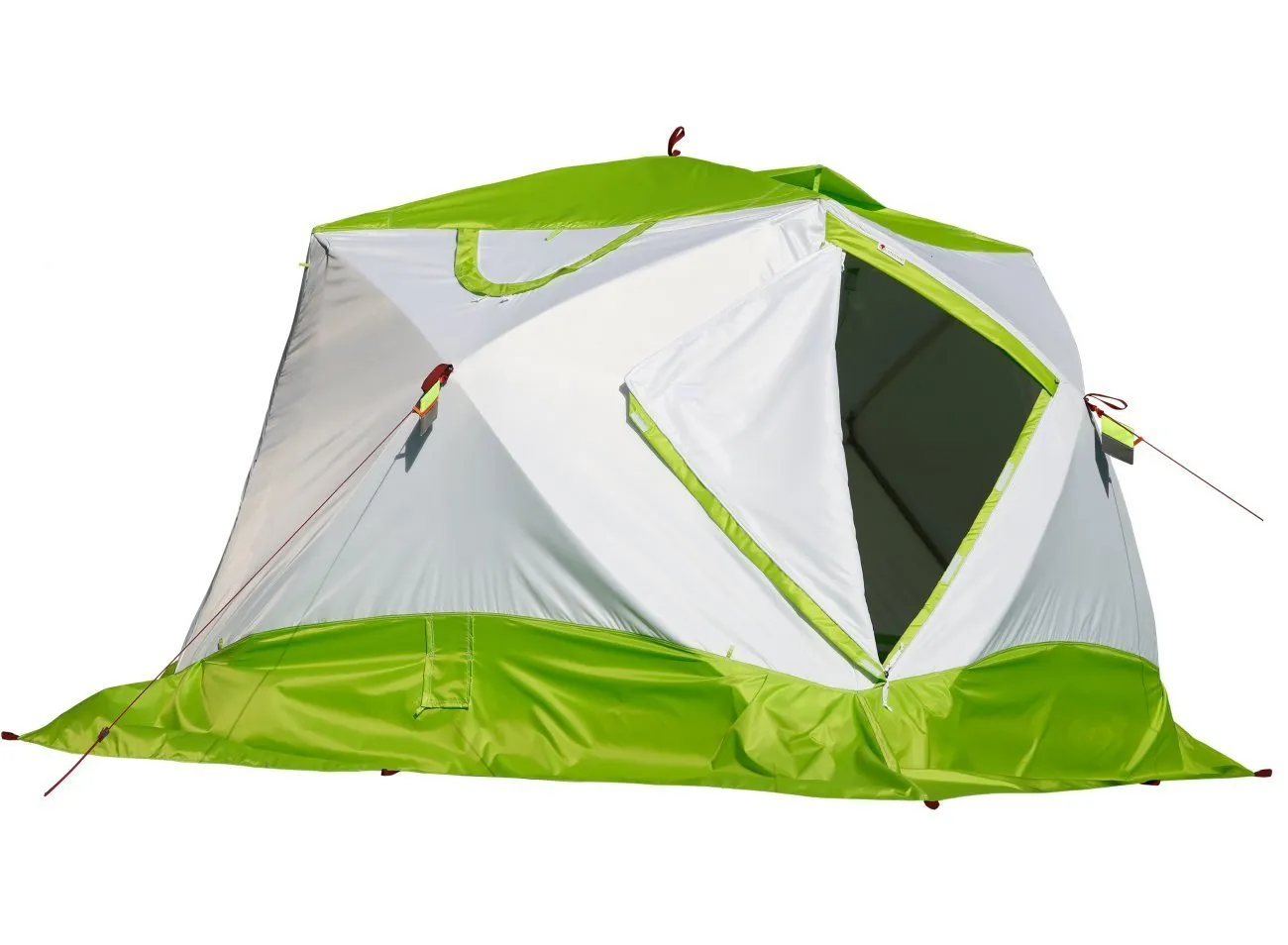

ЛОТОС Куб 4 Компакт Термо (лонг) – полуавтоматическая зимняя палатка куб удлиненной формы. Трехслойная зимняя палатка с профессиональным оснащением для зимней рыбалки обеспечит пользователям домашний комфорт в процессе эксплуатации.
Утепленная палатка ЛОТОС Куб 4 Компакт Термо имеет уникальную совокупность ТТХ (тактико-технических характеристик), которые полностью оправдывают ее немалую себестоимость. Палатка обеспечивает пользователю: максимально-возможную компактность в транспортировочном виде; полную гидроизоляцию укрытия как сверху, так и снизу; максимальный КПД теплоизоляции тента; полную герметичность (отсутствие сквозняков).

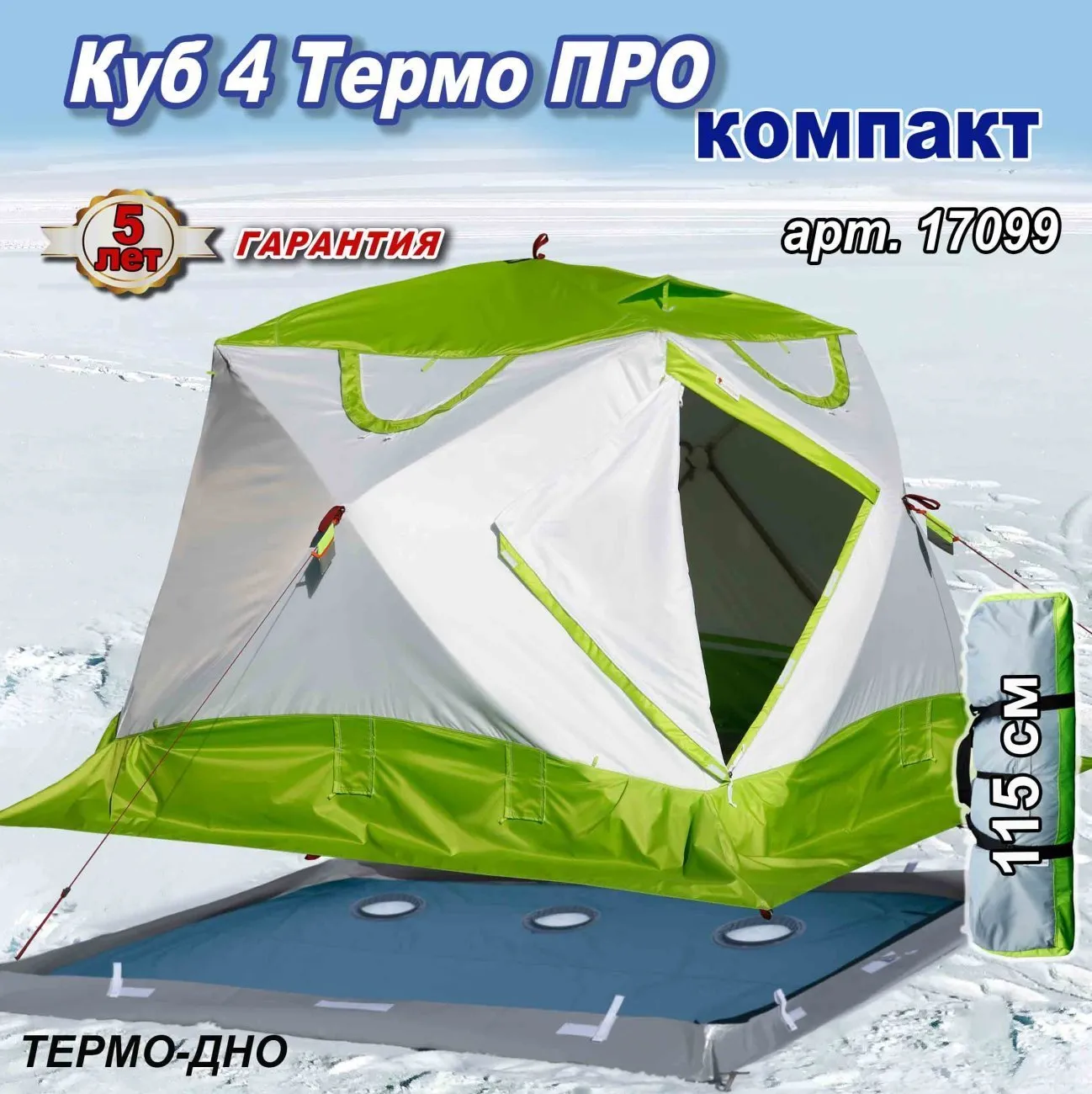

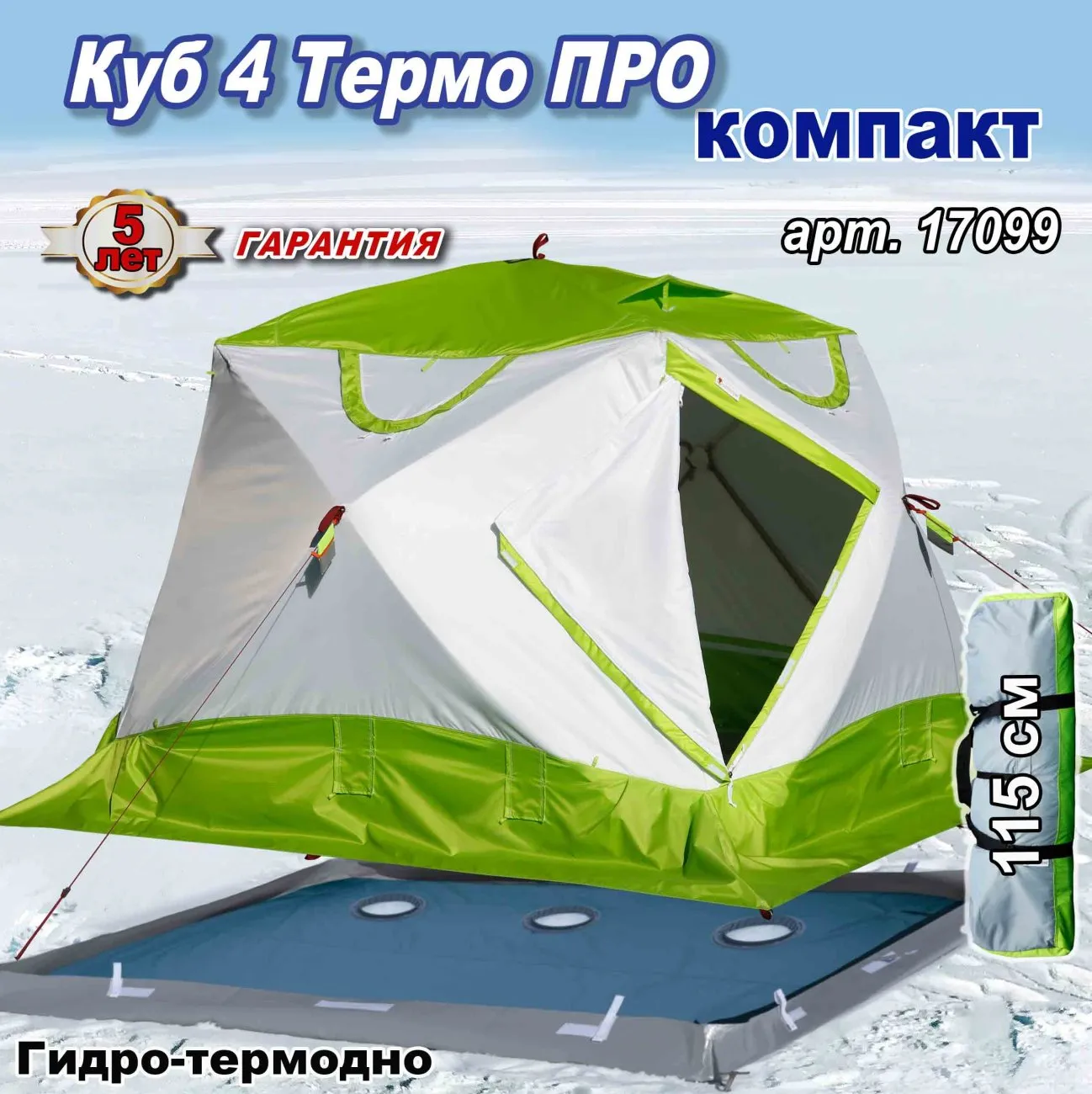

ЛОТОС Куб 4 Компакт Термо_2024 укомплектован каркасом, оснащенным системой компактного сложения (длина в сумке 115 см).
Артикул: 17096, Вес: 16,2 кг, Цена: 54 000 45 900 руб
АКЦИЯ! Скидка 15% Действует до 31.10.2024

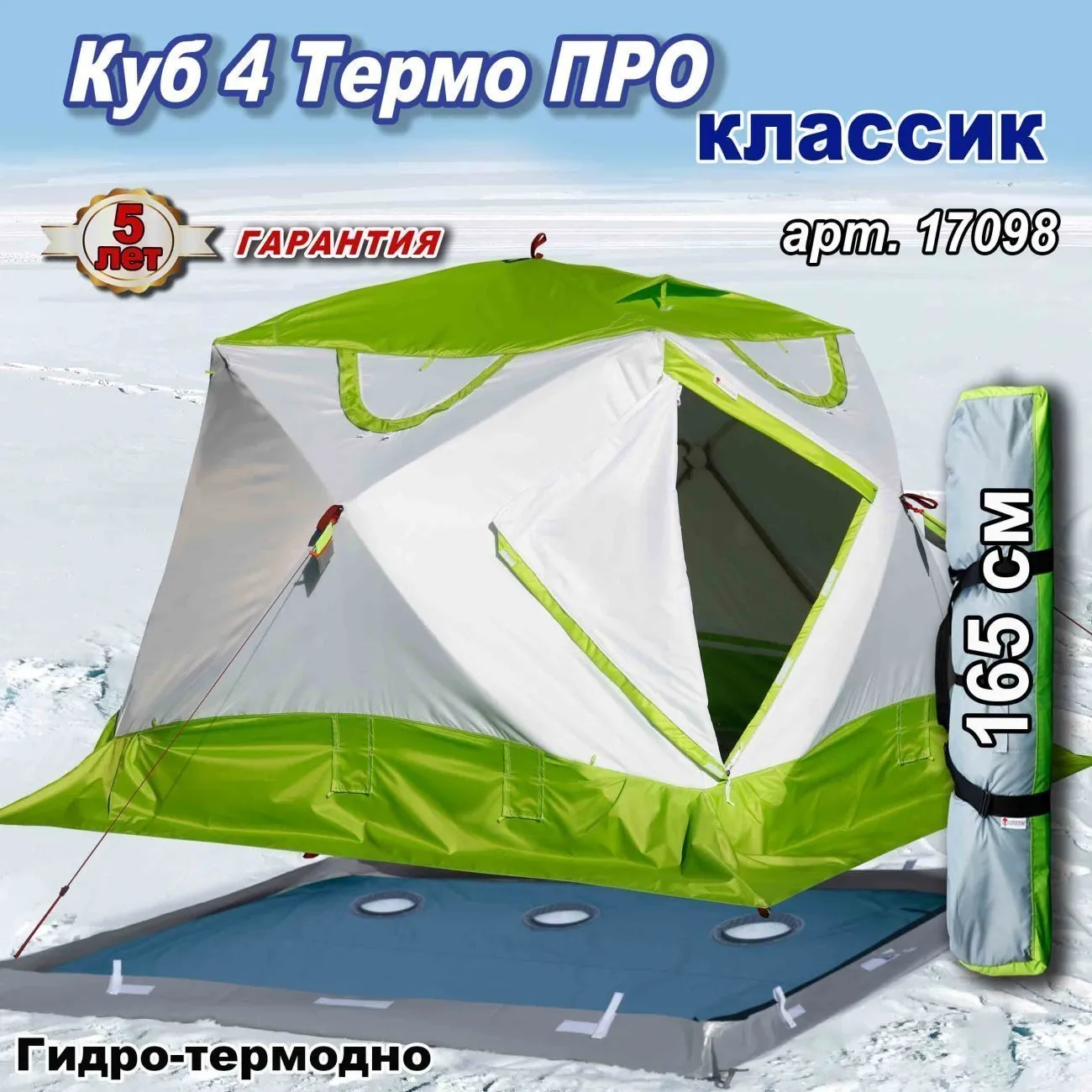

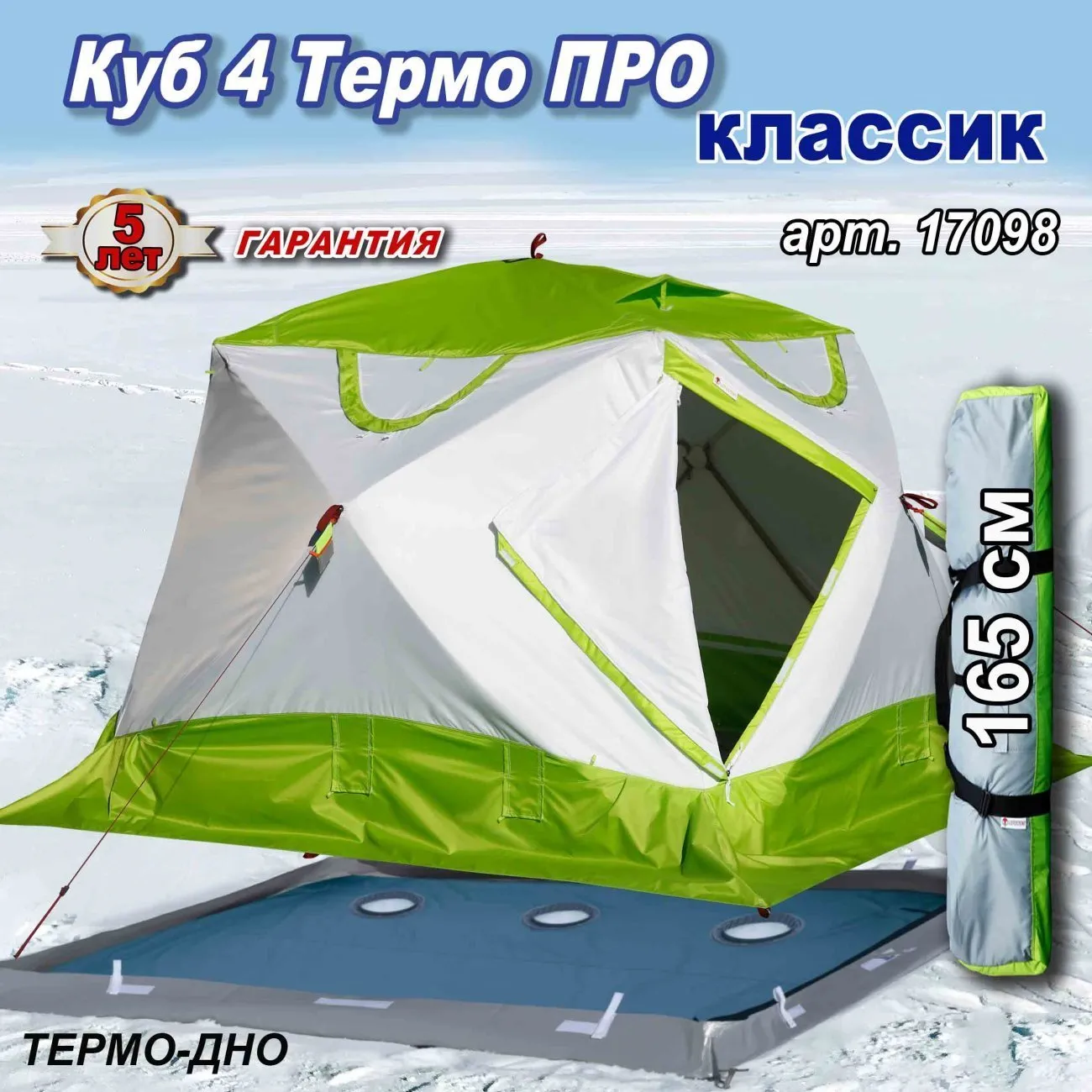

ЛОТОС Куб 4 Классик Термо_2024 укомплектован классическим каркасом (длина в сумке 165 см).
Артикул: 17095, Вес: 16,2 кг, Цена: 50 000 42 500 руб
АКЦИЯ! Скидка 15% Действует до 31.10.2024
Модели "Классик" и "Компакт" оснащены внешним тентом с функционально-одинаковой конструкцией. Модели различаются только базовой комплектацией, в которой на Ваш выбор предложены два типа каркасов.
*опции приобретаются отдельно

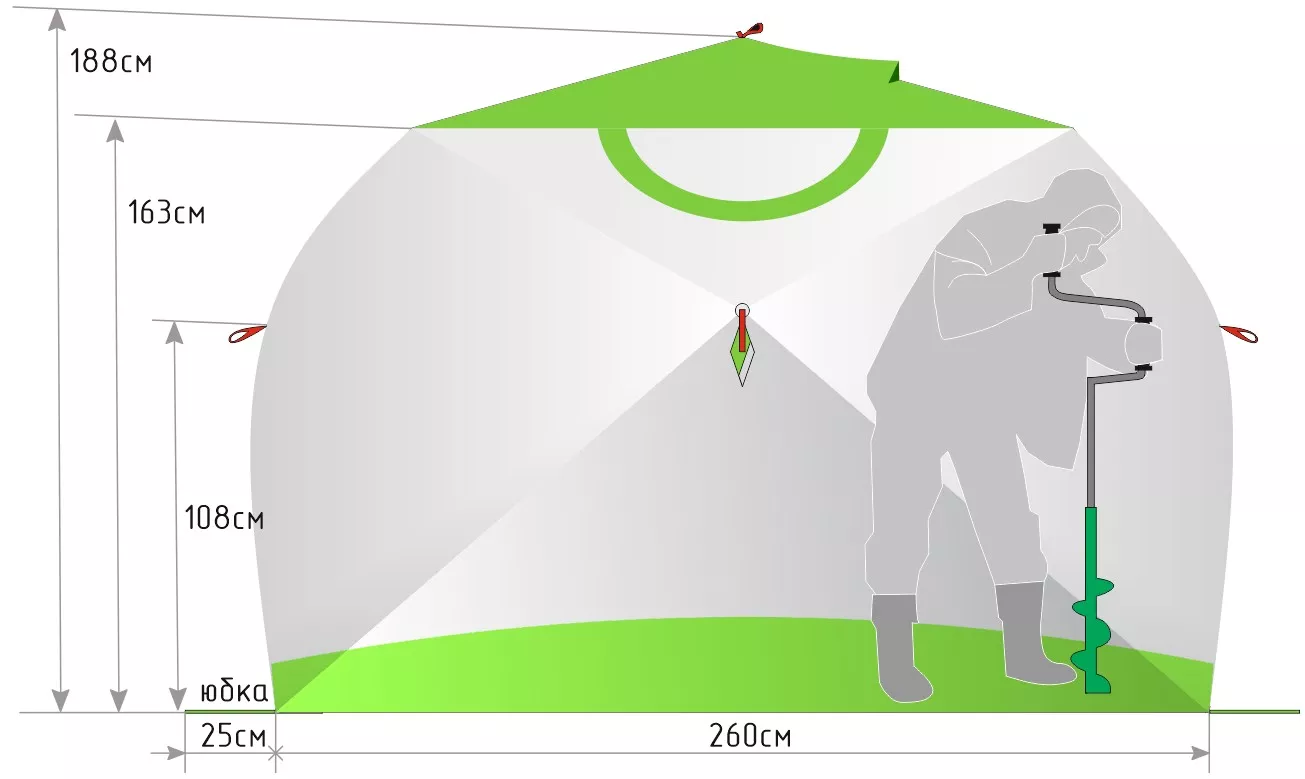

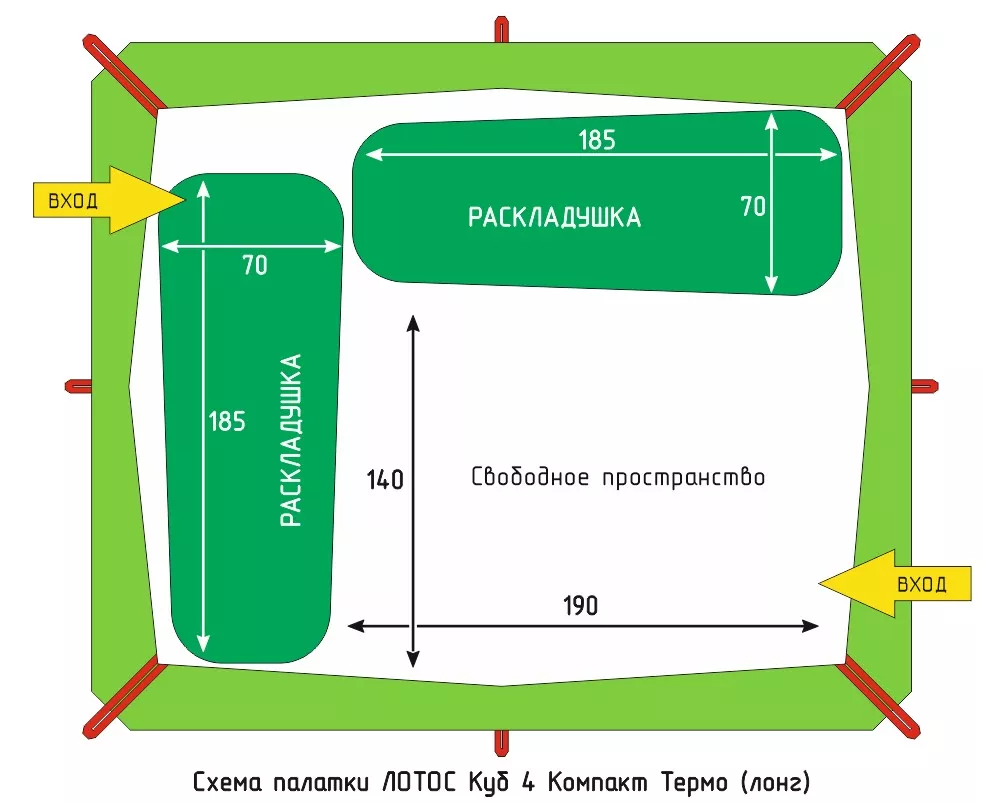

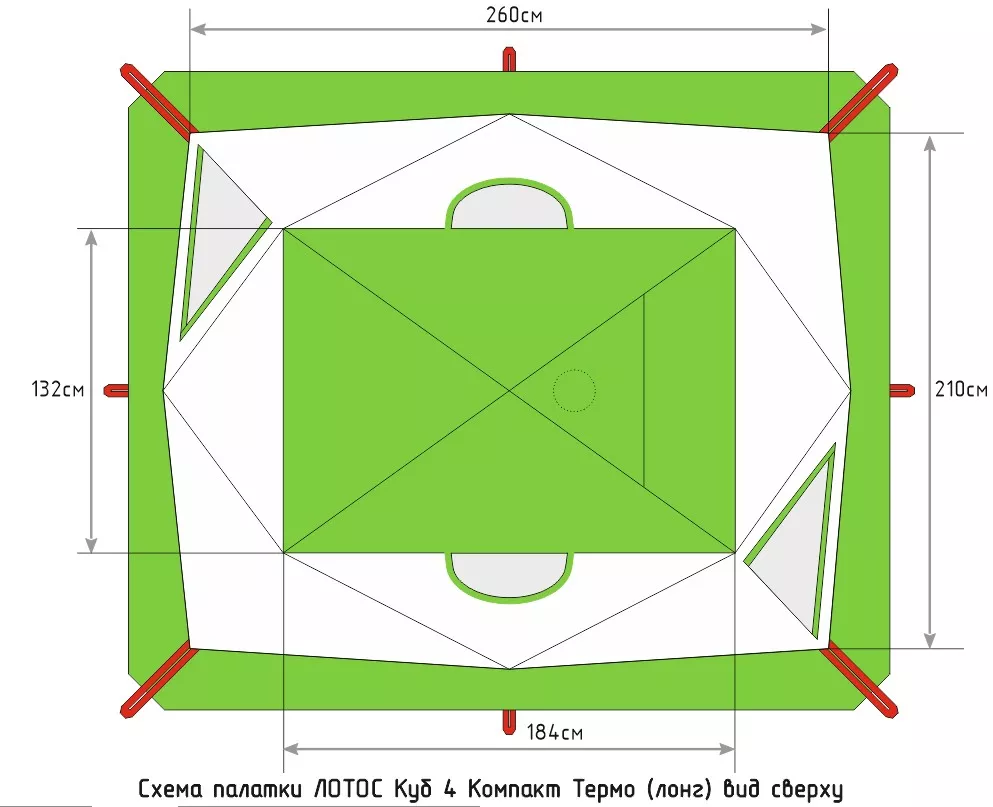

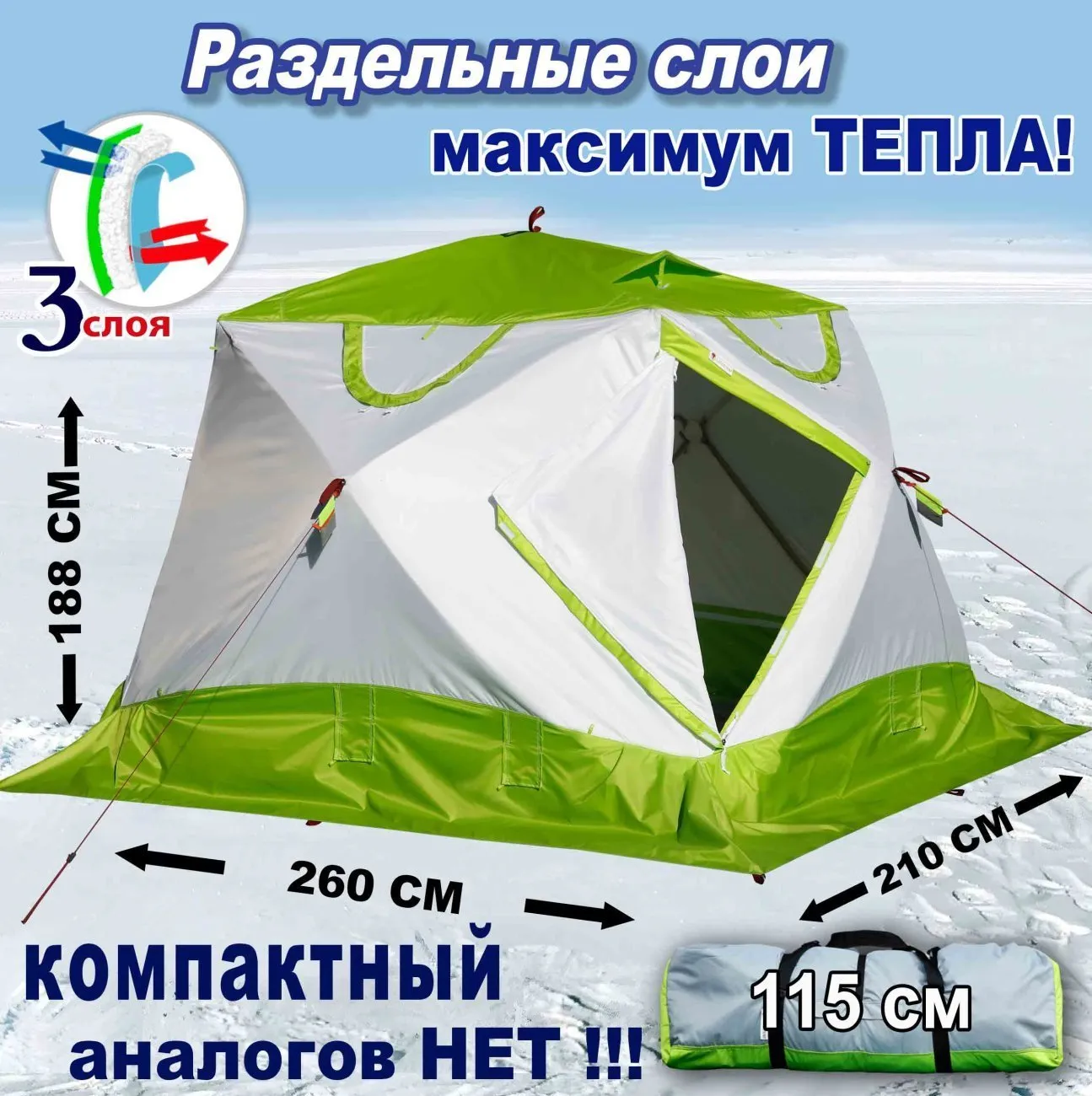

Палатка имеет удлиненную конструкцию (лонг), образующую в раскрытом виде рациональное для эксплуатации прямоугольное помещение размером 260 х 210 см и высотой 188 см. Сложная технология конструкции палатки с наклоном боковых стенок внутрь позволяет увеличить аэродинамические характеристики укрытия и повысить, при этом, его устойчивость. Наклон стенок резко снижает внутренний объем нерационального жилого пространства в верхней его части, что значительно повышает общий показатель тепло-сбережения укрытия, при сохранении его полезной площади. Полезная площадь укрытия позволяет разместить в нем две стандартные раскладушки, при сохранении 2,6 м2 свободного пространства.
Компактная система сложения позволяет легко и быстро упаковать огромную палатку в компрессионную сумку-рюкзак и сжать ее до размера 115 х 30 см, перевозить ее в багажнике любого легкового автомобиля, а при необходимости переносить ее на плечах в виде рюкзака.
Система компактного сложения, разработанная конструкторами компании «Лотос», является уникальным предложением, так как все представленные на рынке утепленные палатки конструкции «куб», аналогичного, в раскрытом виде размера, имеют упаковочные габариты (около 175 х 30 см), что доставляет огромные неудобства при их транспортировке.
Уникальная система гидроизоляции дна позволяет сохранить палатку ЛОТОС Куб 4 Термо в сухом виде даже после ее эксплуатации на талом мокром снегу или в откровенной луже воды. При этом сухое жилое пространство обеспечит высокий комфорт во время проживания или рыбалки, а отсутствие влаги и эффективная система вентиляции (клапан в макушке) обеспечат отсутствие конденсата. Палатка оснащена двумя защитными юбками, где внутренняя стандартно расположена на уровне дна, а внешняя расположена на боковой стенке на высоте около 30 см и обеспечивает герметизацию стыковки гидроизоляционного дна с палаткой.
Теплоизоляционный тент высокой герметичности (дверные молнии защищены двухсторонними утепленными планками) практически не продуваем ветром и за счет высокого КПД теплоизоляции обеспечит пользователям домашний комфорт даже в экстремальные морозы. Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошными воздушными зазорами (около 1,0 см) по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционные трехслойные тенты с "термостежкой", в которых эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек и служащих при этом эффективными «мостиками холода».
Технология производства модели ЛОТОС Куб 4 Компакт Термо включает в себя сложные трудоемкие процессы, объективно повышающие себестоимость изделия. Компактный каркас состоит из десятков элементов, сборка которых производится вручную. Утепленный тент палатки раскраивается в три этапа (каждый слой по отдельности), детали кроя сшиваются в самостоятельные трехслойные элементы и только после этого производится сборка тента в целом. Большой объем ручного труда и сложное технологическое оснащение конструкции значительно повышают себестоимость палатки, а совокупные особенности и набор уникальных характеристик определяют высокие потребительские качества изделия, которые по достоинству оценит требовательный пользователь.
Все уникальные системы, применяемые в конструкции модели, защищены патентами:
Система компактного сложения палатки - патент №2597652
Система гибкого фиксируемого узла – патент №182188
Система теплоизоляции тента палатки - патент №168383
Система гидроизоляции днища палатки - патенты №175368, №180094
Система фланцев для отверстий под лунку - патент №2633714
Отличительная особенность палаток серии ЛОТОС Куб Компакт заключается в запатентованной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 х 210 х 188 см ее транспортировочные габариты при упаковке в сумку составляютвсего115 х 32 х 32 см.
Такая непревзойденная, для подобных габаритов полуавтоматических палаток, компактность достигается за счет двойного сложения нижних дуг каркаса, оснащенных гибким фиксируемым узлом.
Гибкий фиксируемый узел включает в себя встречно запрессованные на стеклокомпозитную арматуру металлические насадки со стопорными кольцами.
Насадки соединены между собой стальным нержавеющим тросом диаметром 1,5 мм. В разложенном состоянии трос свободно проскальзывает внутрь полости насадок, тем самым позволяя им производить полную встречную состыковку. С внешней стороны насадок установлен подвижный фиксатор, который фиксирует их между собой в разложенном состоянии.
Фиксатор жестко соединен с защитным рукавом из прочного стропельного материала. Защитный рукав плотно обхватывает стопорные кольца, тем самым исключая самопроизвольный сдвиг фиксатора, а также защищает тент палатки и руки пользователя от возможного повреждения сложенной дугой.
Система компактного сложения с применением гибкого фиксируемого узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе. Систему практически невозможно сломать без специальных усилий! Складывание дуги с гибким фиксируемым узлом осуществляется в одно движение и занимает не более 3-х секунд.

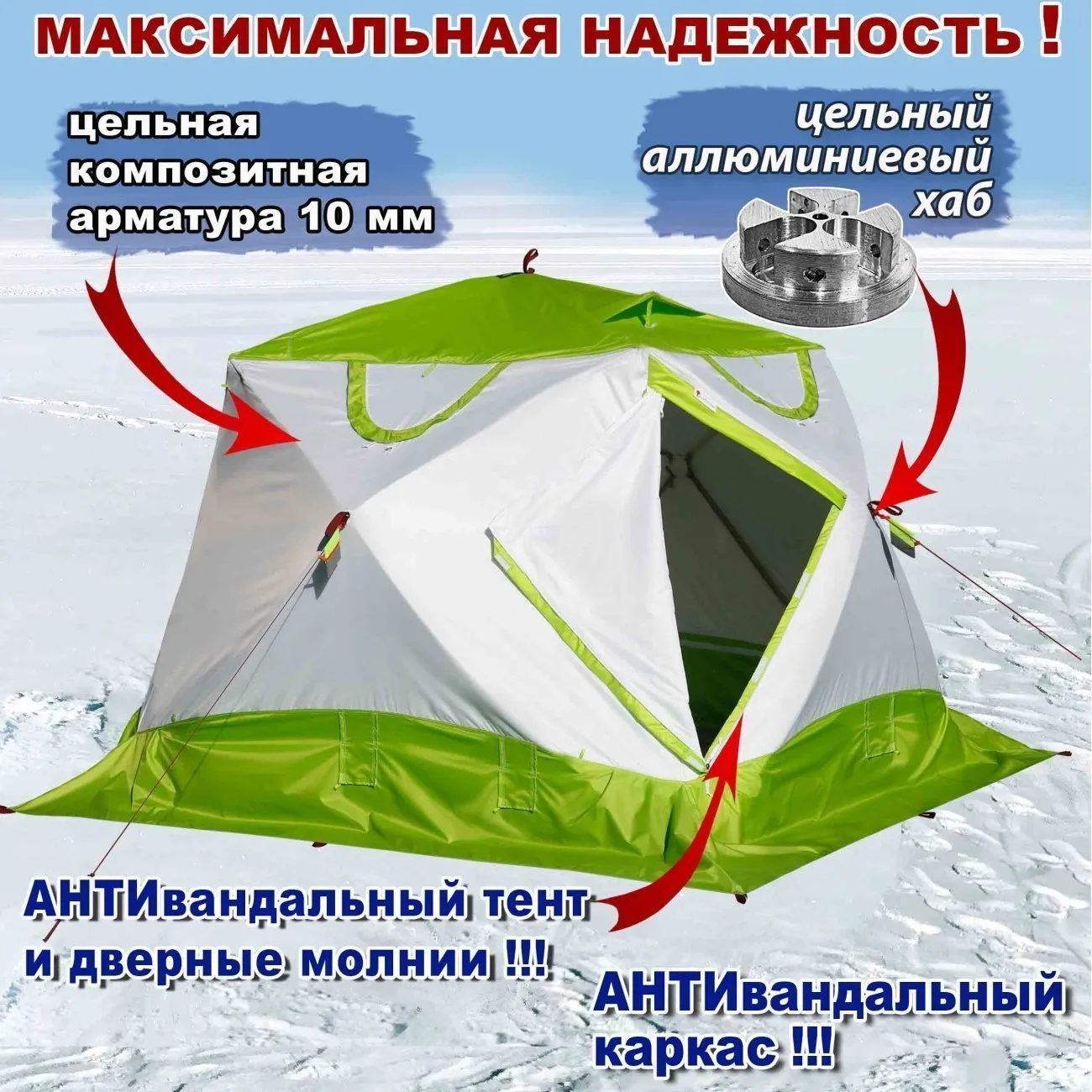

В каркасе ЛОТОС Куб 4 Компакт применена шарнирная система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 4,0 мм. Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла. Соединения прута с механизмом усилены насадкой - трубкой диаметром 12,0 мм, запрессованной на концы прута. Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.
Механизм раскрытия (хаб) изготовлен из полиамида и усилен металлическим кольцом.
На механизм установлена пожизненная гарантия от производителя!
Палатка ЛОТОС Куб 4 Компакт Термо (лонг) оснащена уникальным запатентованным тентом, который характеризуется повышенным показателем теплоизоляции и прочности.
Тент состоит из трех слоев материала (рис. 8) сшитых между собой по периметру деталей (элементов) тента, где:
Слои (1),(2),(3) соединены между собой путем сшивания нитяным швом (5) по периметру деталей (элементов) тента с образованием между ними воздушных зазоров (4) без использования дополнительных точечных креплений слоев по всей остальной площади поверхности тента. Благодаря этому, а также за счет «неслипаемости» используемых материалов (так как верхний (1) и нижний (3) слои изготовлены из тканого материала, а промежуточный (2) - из нетканого с достаточно большим ворсом), между соседними слоями образуются устойчивые сплошные воздушные зазоры (4), которые создают дополнительный теплоизолирующий эффект (известно, что воздушный зазор, замкнутый между слоями теплоизолирующей конструкции, очень эффективно сохраняет тепло).
Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошным воздушным зазором по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционный трехслойный тент с "термостежкой" (рис. 9), в котором эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек, служащих при этом эффективными «мостиками холода».
Помимо более высокой теплоизоляции тент "ЛОТОС", состоящий из трех сшитых слоев с применением в качестве теплоизоляции прочного нетканого материала войлочного типа, отличается очень высокой прочностью на разрыв и значительно превосходит по прочности традиционные многослойные тенты с применением в качестве теплоизоляции синтепона (по существу – искусственной ваты).
Применение прочного нетканого материала в качестве теплоизоляции полностью исключает нежелательную "миграцию" утеплителя между внешними слоями тента и не требует дополнительного крепления к ним внутреннего слоя утеплителя.
Палатка ЛОТОС Куб 4 Компакт Термо (лонг) оснащена запатентованной системой гидроизоляции дна и нижнего периметра стенок палатки, позволяющей изолировать от промокания как сам пол палатки, так и нижние края стенок утепленного тента.
Гидроизоляционное дно (опция, приобретается отдельно) крепится на поверхности льда по всем четырем углам за петли с металлическими кольцами. Палатка устанавливается в гидроизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта».
Крепление палатки к гидроизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой. По краям каждой стенки расположено по два таких крепления (итого 8 креплений).
В средней части каждой стенки гидроизоляционное дно крепится "липучкой" к стенке палатки, тем самым бортики дна фиксируются в вертикальном положении.
Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.
Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом:
Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования. Для оптимальной защиты пола палатки рекомендуется устанавливать фланец для отверстия под лунку «ЛОТОС 200» (опция, приобретается отдельно), который образует бортик, исключающий затекание воды из лунки на поверхность пола.
При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см.
Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность. Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки минимизирует образование конденсата на стенках палатки.
При эксплуатации палатки без гидроизоляционного дна крепление палатки ко льду (грунту) рекомендуется производить за усиленные петли, расположенные по углам палатки под внешней юбкой. Угловые крепежные петли усилены ПВХ вставками и дополнительно прошиты стропельной лентой вертикально к тенту, что обеспечивает максимальную надежность крепления и защиту материала палатки от протирания в местах опоры каркаса на грунте.
Крепление палатки с натяжкой по всем четырем углам именно под юбкой, в местах сочленения дуг, жестко и надежно фиксируют палатку на грунте, обеспечивая лучшую ветроустойчивость по сравнению с аналогичным креплением за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

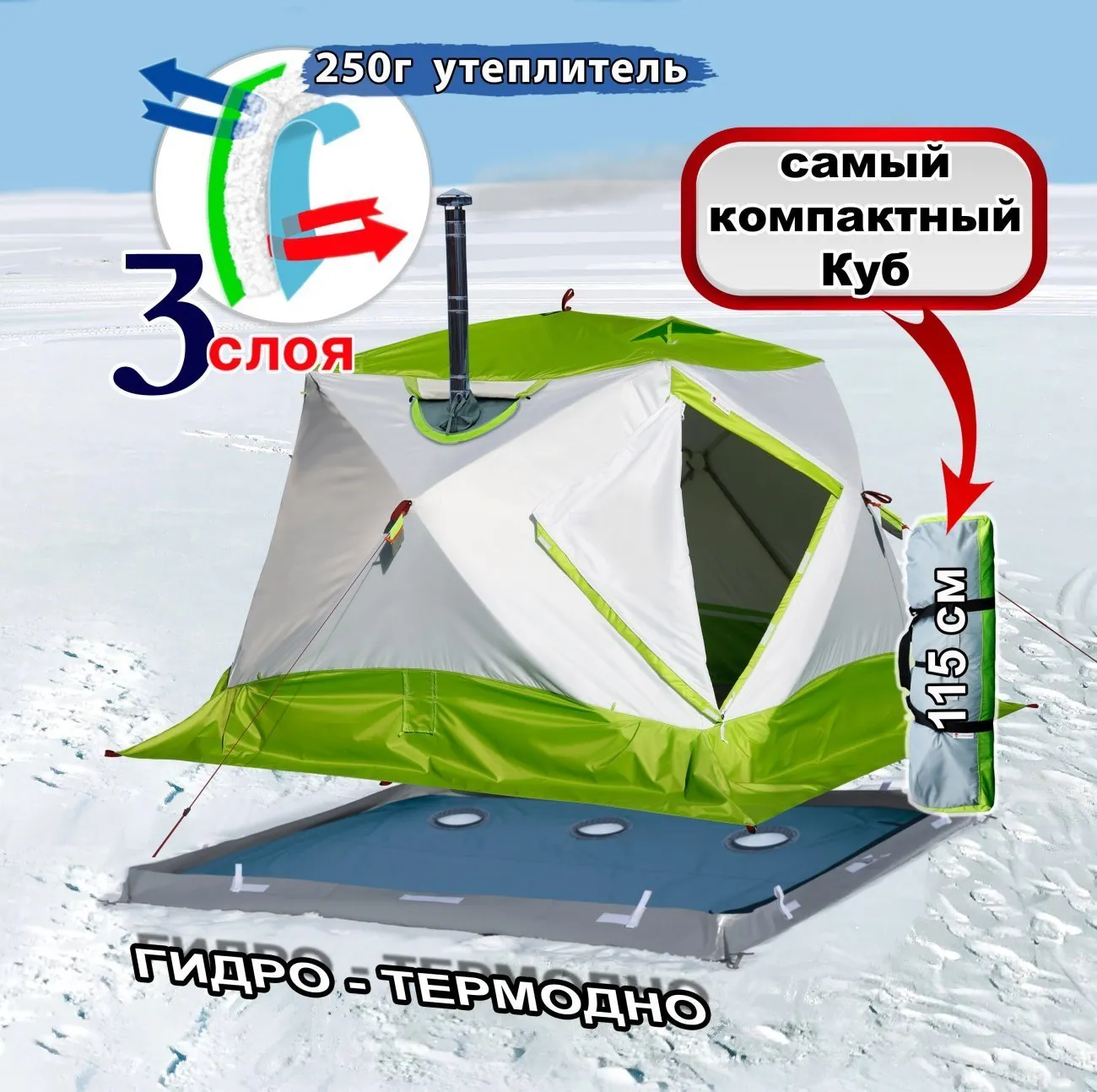

Гидро-термоизоляционное дно (опция, приобретается отдельно) состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола.
Утепленный пол полностью повторяет форму гидроизоляционного дна и имеет одинаковый с ним размер 260 х 210 см. Пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Пенофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000.
На поверхностях гидроизоляционного дна и утепленного пола установлены по три фланца для отверстий под лунки, которые совмещаются и тем самым фиксируют две части гидро-термо-дна между собой. Фланец утепленного пола выполнен без кольцевого бортика, благодаря чему он может плотно надеваться на кольцевой бортик фланца, установленного в гидроизоляционном дне.
В гидро-термоизоляционном дне в базовом исполнении установлено три фланца (отверстия под лунку). Плотно совмещенные фланцы надежно фиксируют между собой поверхности гидроизоляционного дна и утепленного пола, тем самым образуя единую цельную конструкцию с высоким уровнем эстетики.
Подробные характеристики и описание изделия представлены на странице – Дно гидро-термоизоляционное ЛОТОС Куб 4 (260х210) с отверстиями под лунки.

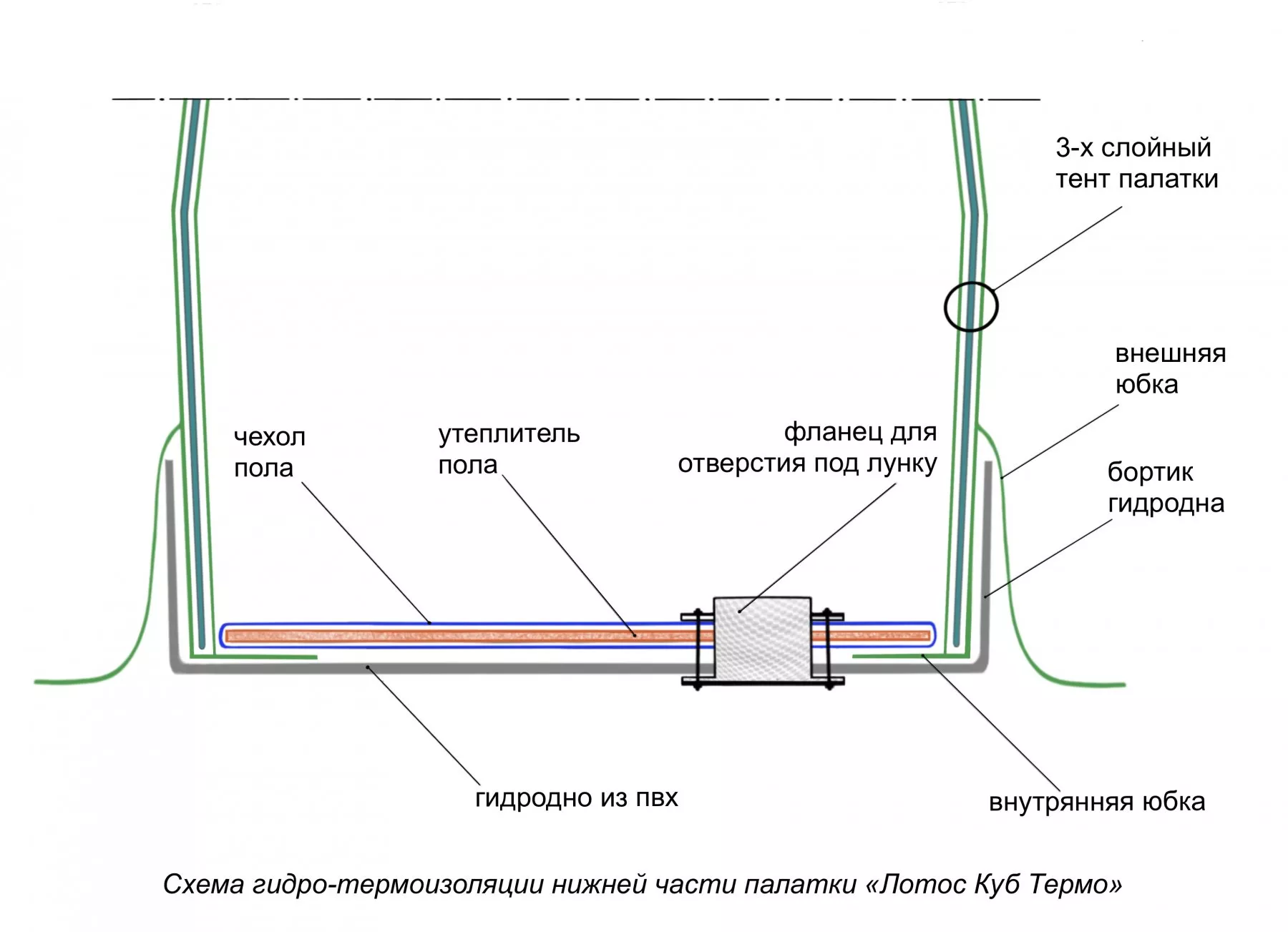

Расположение элементов, обеспечивающих защиту укрытия можно рассмотреть на «Схеме гидро-термоизоляции палатки «Лотос Куб Термо», где в разрезе показана нижняя часть палатки.

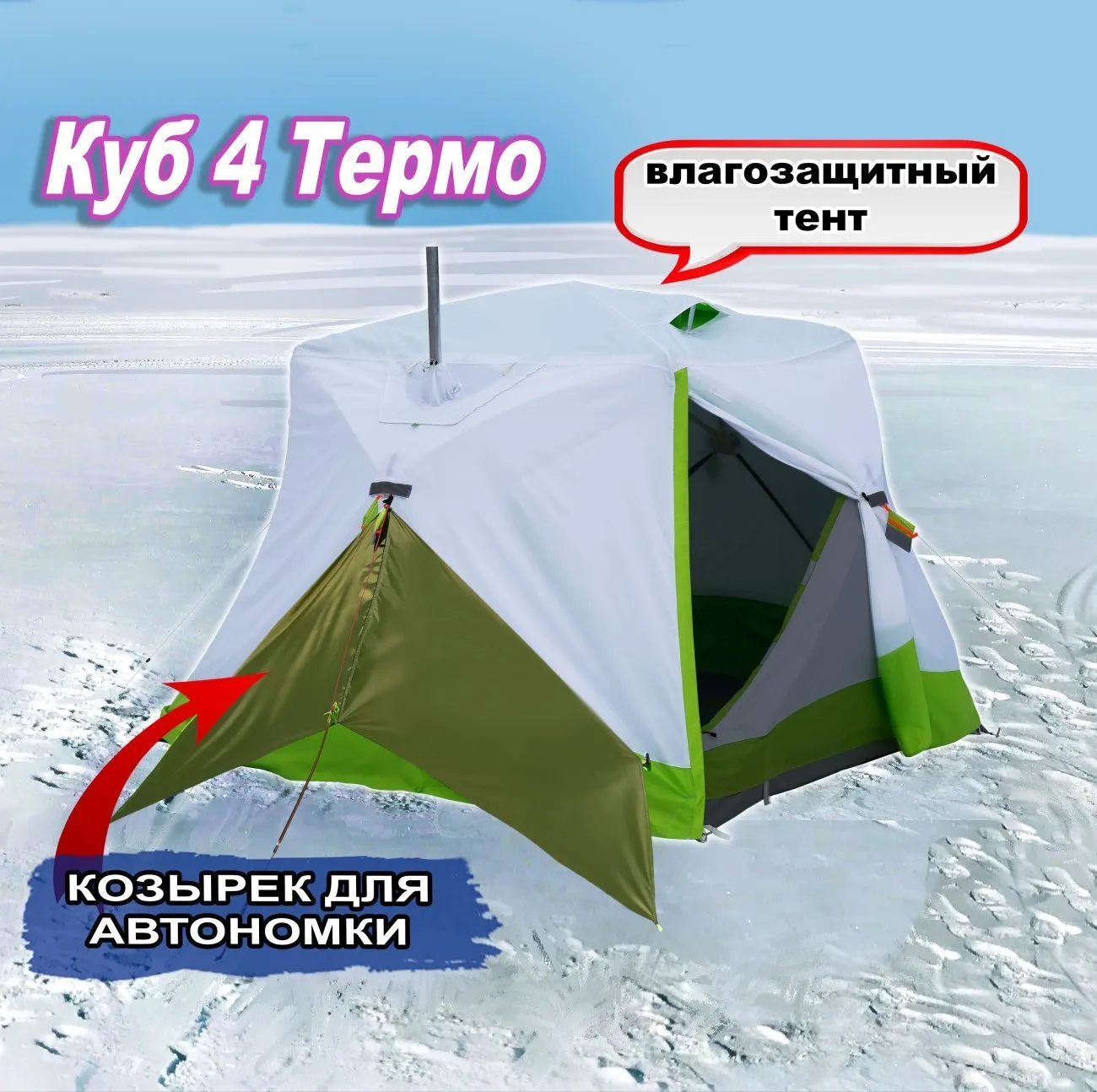

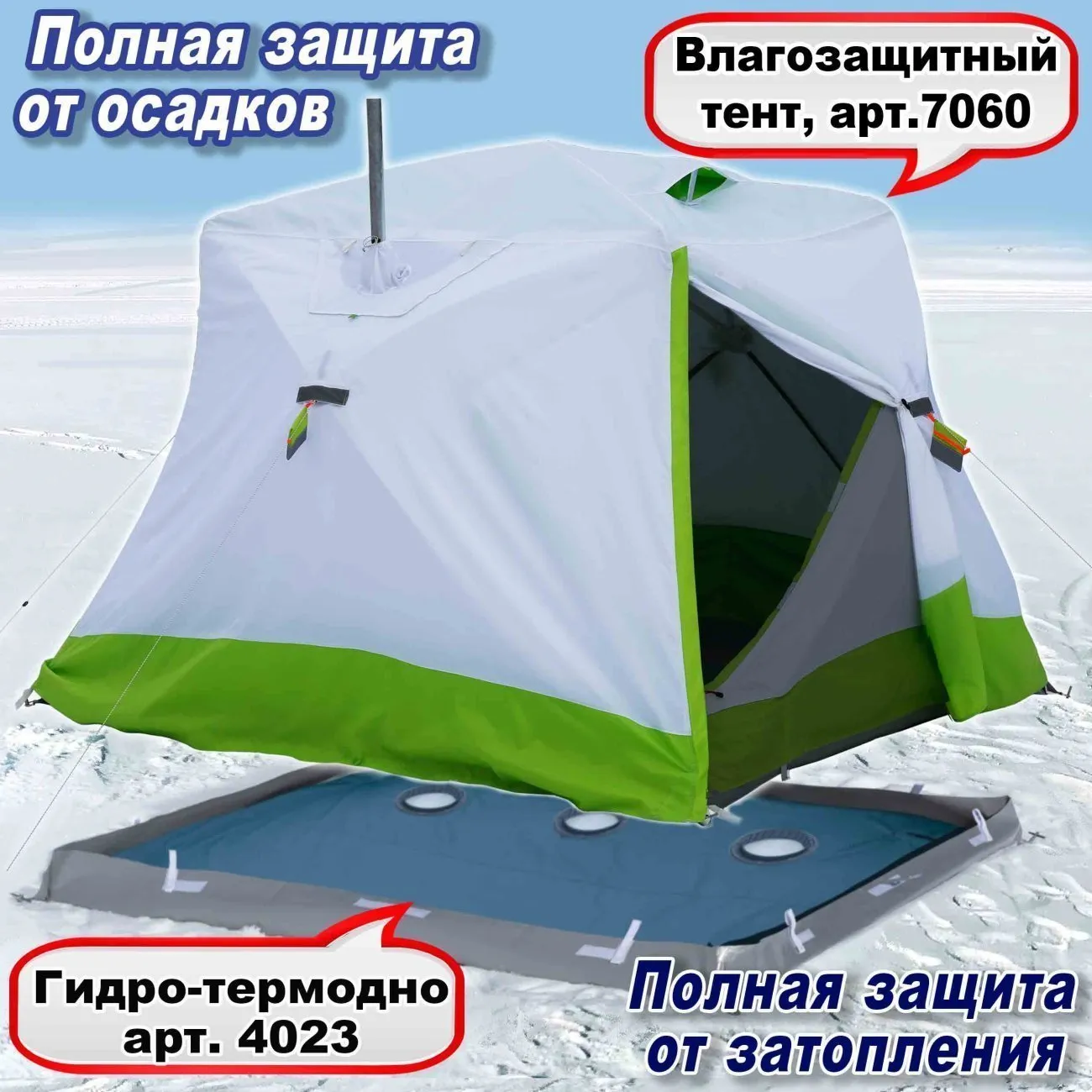

Защита утепленной палатки от дождя и мокрого снега обеспечивается при помощи Влагозащитного тента ЛОТОС Куб 4 (опция, приобретается отдельно), который оснащен надежной системой крепления к куполу палатки и грунту. Влагозащитный тент выполнен из прочной высококачественной ткани полиэстер Оксфорд 240Д (плотность 140 г/м2) водостойкостью не менее 10 000 мм вод. столба. Швы тента проклеены герметизирующей лентой.
Влагозащитный тент дублирует все функциональные элементы палатки ЛОТОС Куб 4 Термо и является безальтернативным вариантом надежной защиты такого многослойного укрытия от дождя. С подробными особенностями конструкции и техническими характеристиками влагозащитного тента можно ознакомиться в описании изделия.

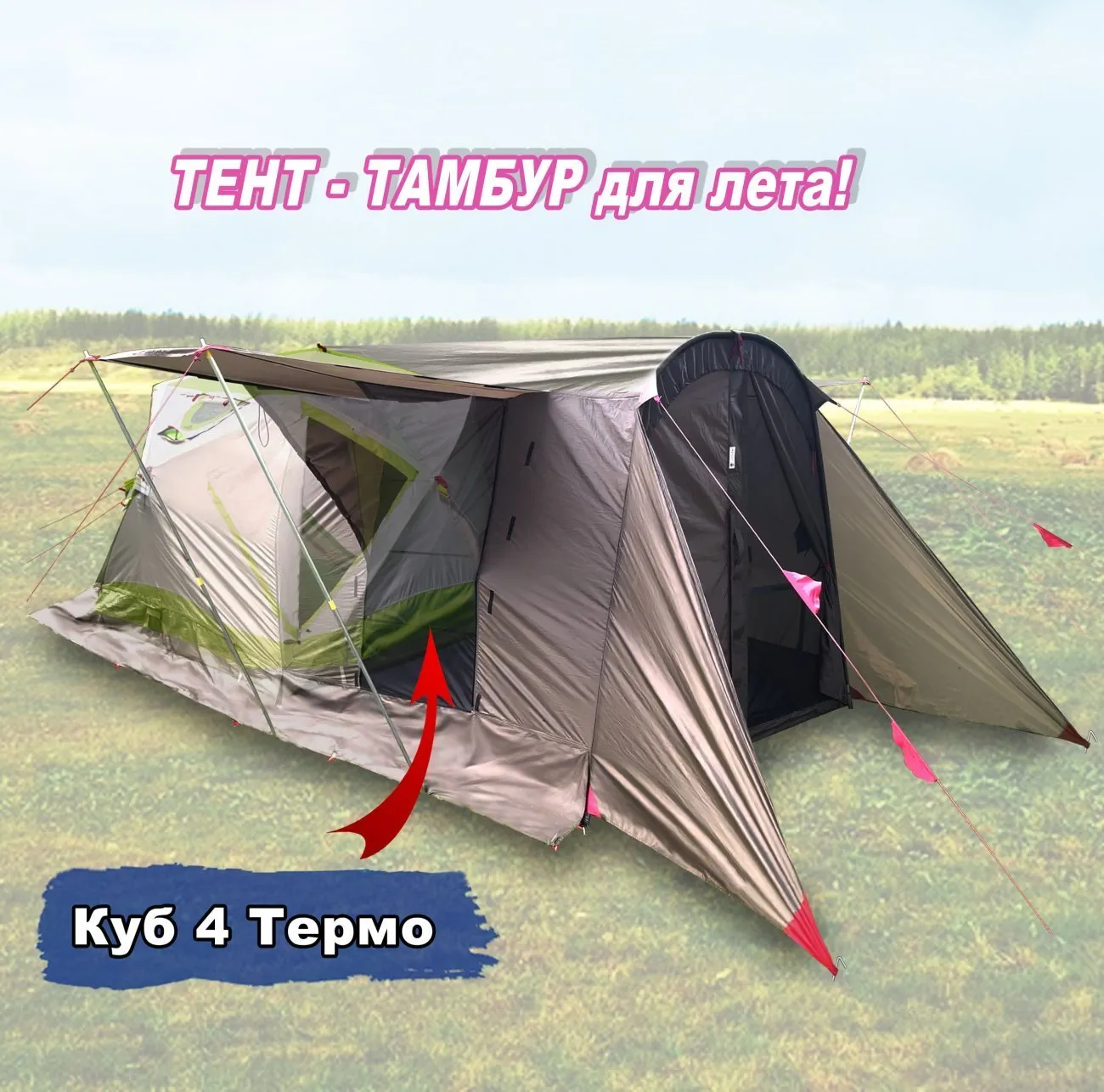

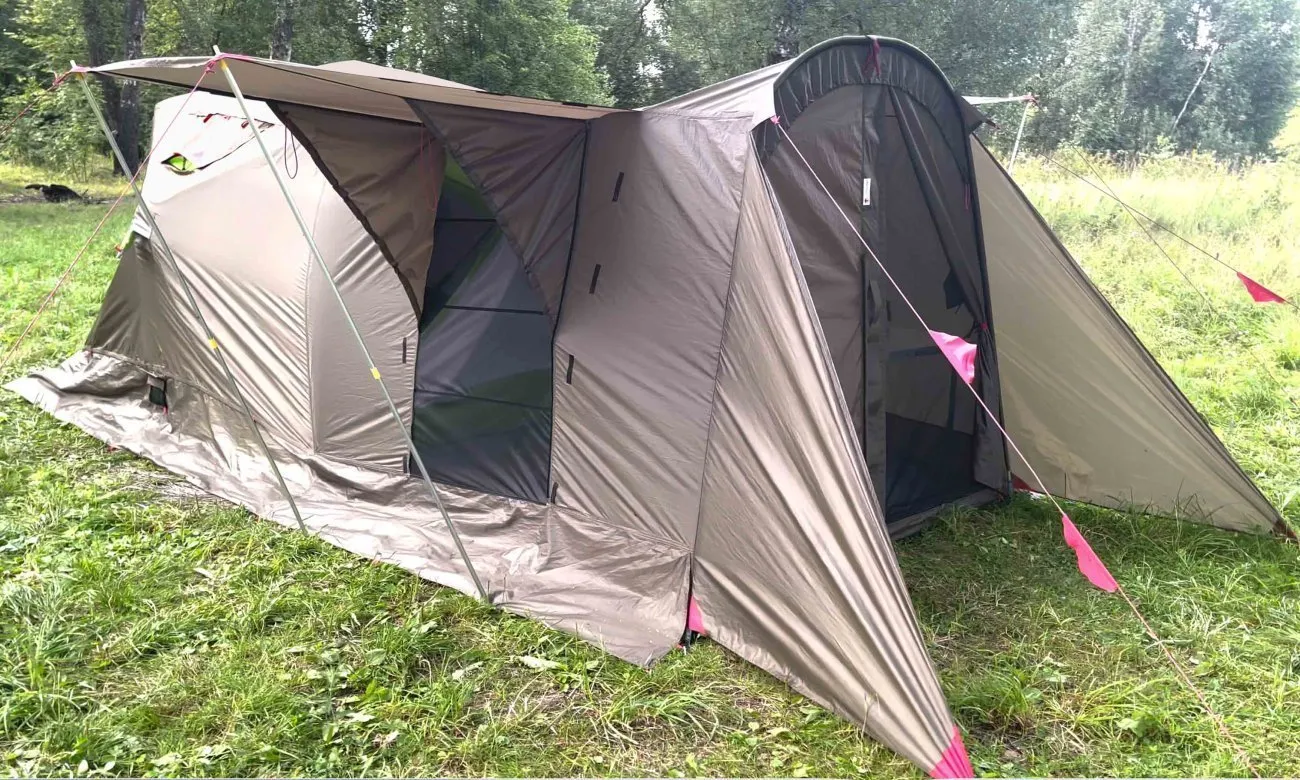

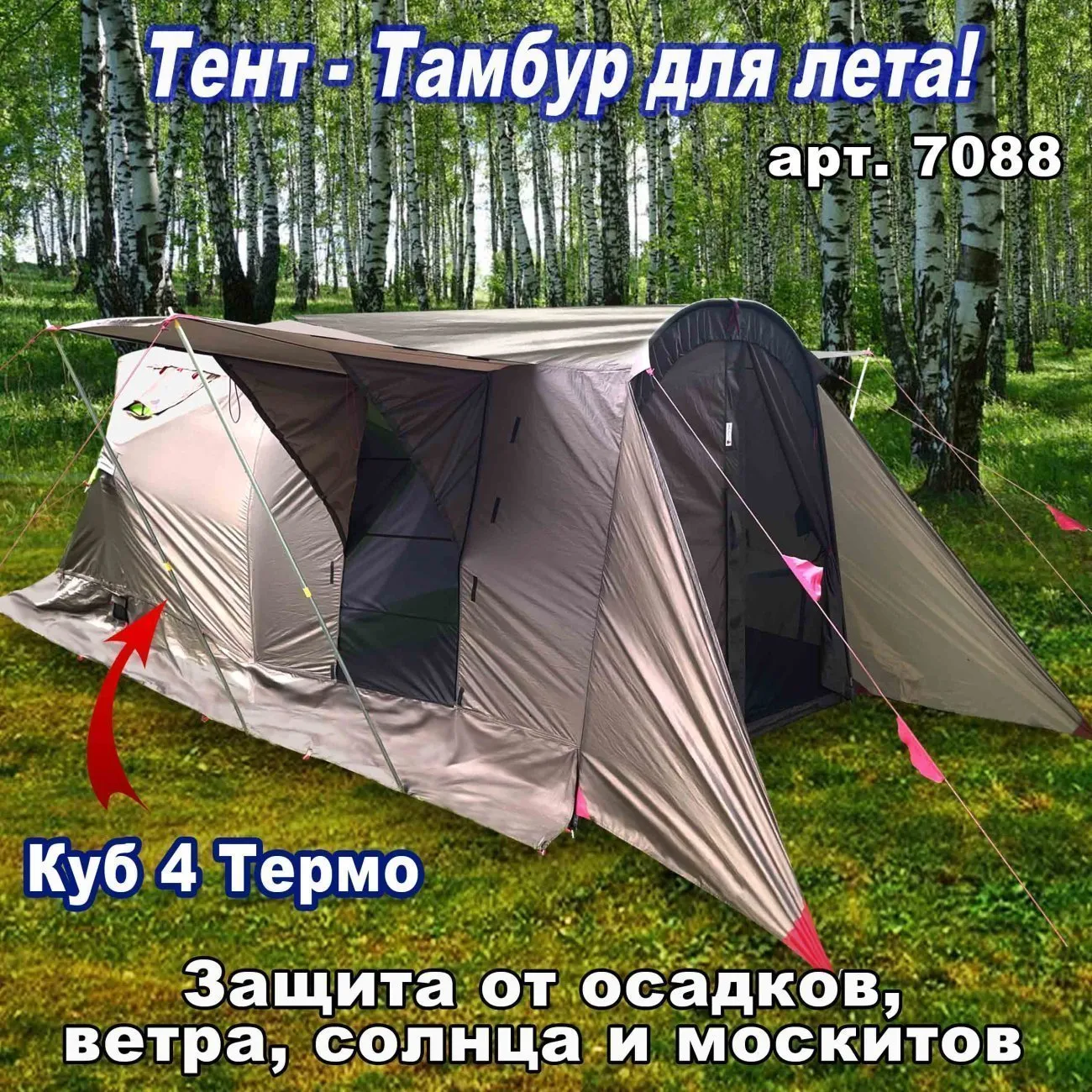

Влагозащитный тент-тамбур Лотос Куб 4 (опция, приобретается отдельно) устанавливается поверх купола палатки и формирует тамбур – дополнительное помещение перед ее входом. Тент защищает укрытие от осадков, ветра, солнца и москитов, а также повышает теплоизоляцию внутреннего пространства самой палатки за счет дополнительного слоя ткани.
Влагозащитный тент-тамбур дорогой по себестоимости, но очень рациональный аксессуар для зимней палатки Лотос Куб 4 Термо.

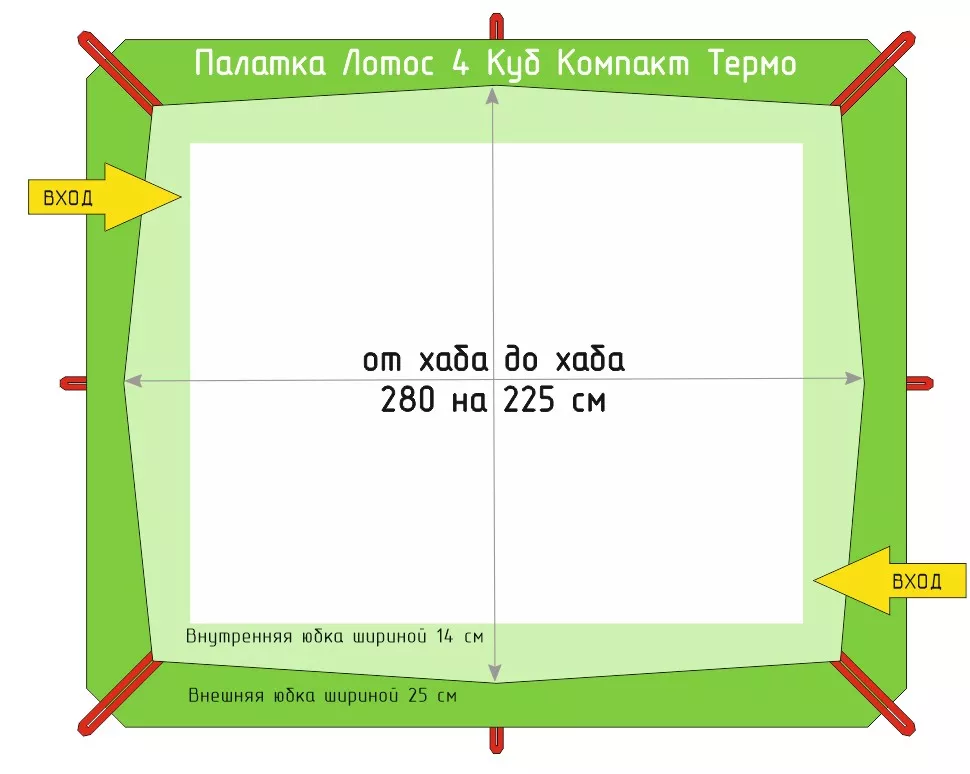

Зимняя палатка ЛОТОС Куб 4 Термо (лонг) имеет полный профессиональный комплект оснащения, в который входят: внутренняя и внешняя юбки, регулируемый клапан для вытяжной трубы (опция), два регулируемых приточных клапана, регулируемый вытяжной клапан, три окошка на боковых стенах, две входные двери, полочка под потолком, внутренние карманы и крепления для одежды и аксессуаров, усиленные крепления для ввертышей и растяжек, светоотражающие элементы на стенках палатки, двухсторонние защитные планки на молниях дверей, защитные колпачки на механизмах (хабах) каркаса.
Палатка оснащена двумя дверями, расположенными на противоположных стенках. Двери оснащены прочной тракторной молнией (модели выпуска с 2024 года) с двумя встречными замками.

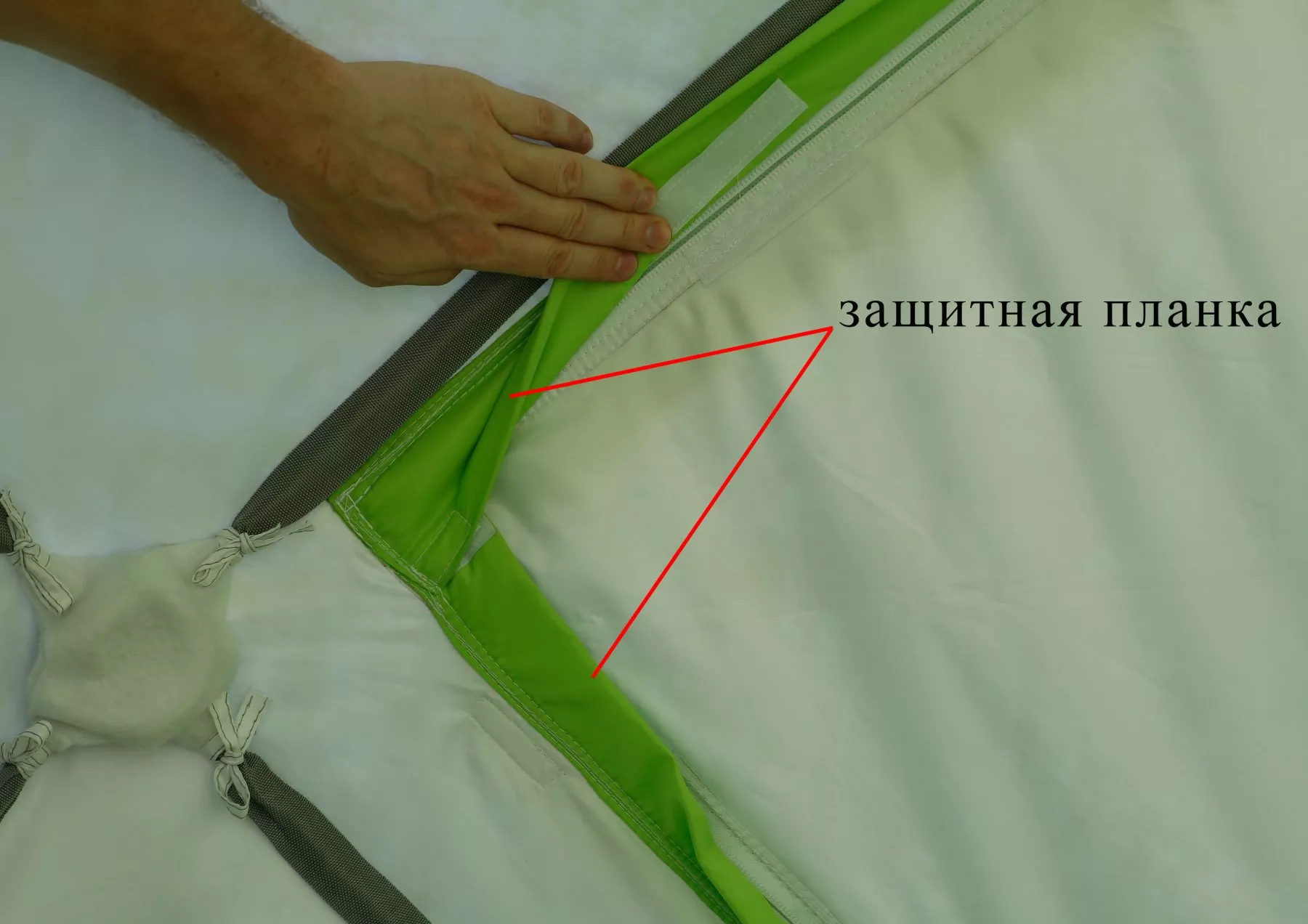

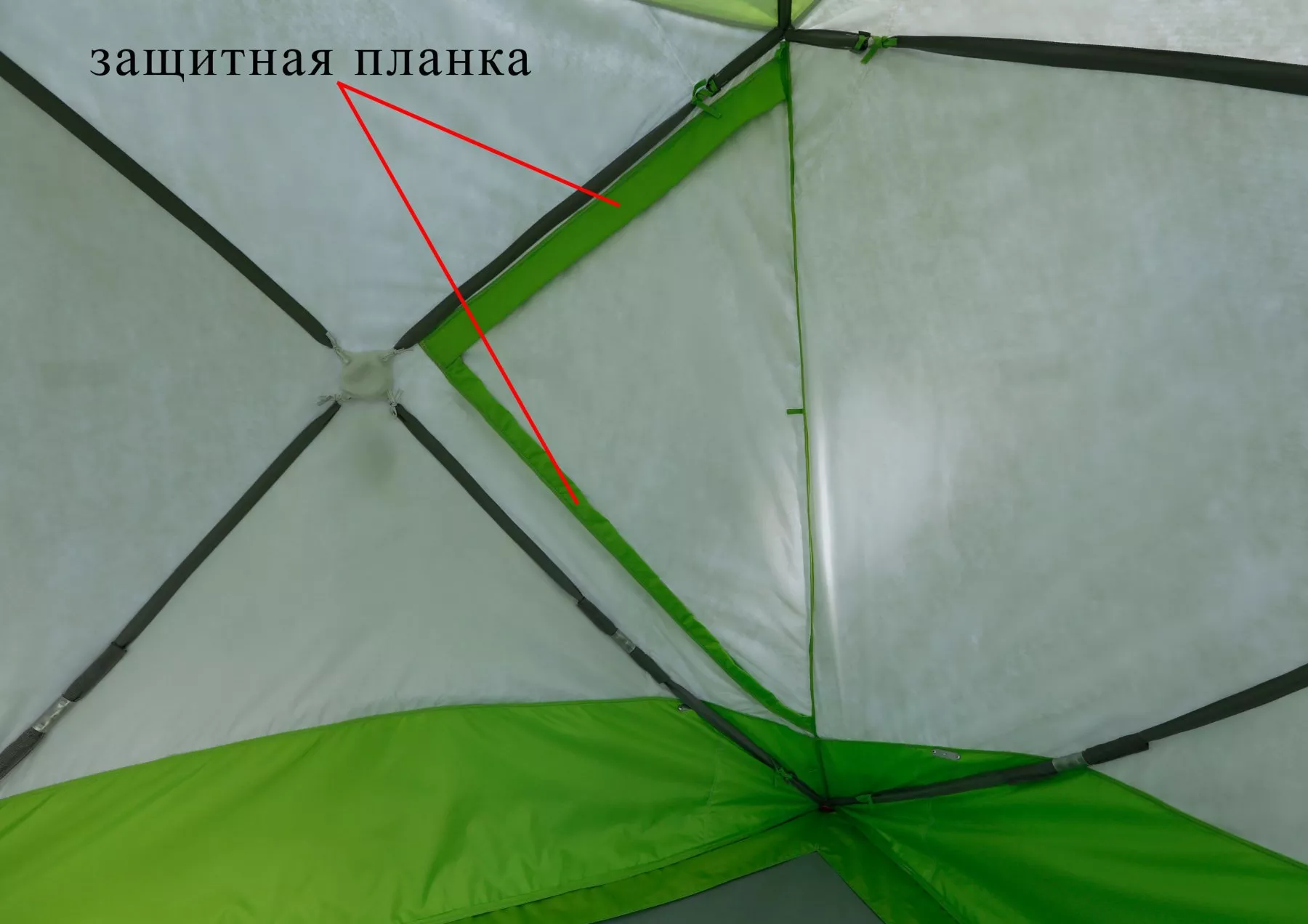

Молнии дверей оснащены защитными утепленными планками на липучках. При этом планки размещены с двух сторон тента, снаружи и изнутри. Планки надежно перекрывают дверную молнию, защищая ее от продувания ветром и обмораживания.

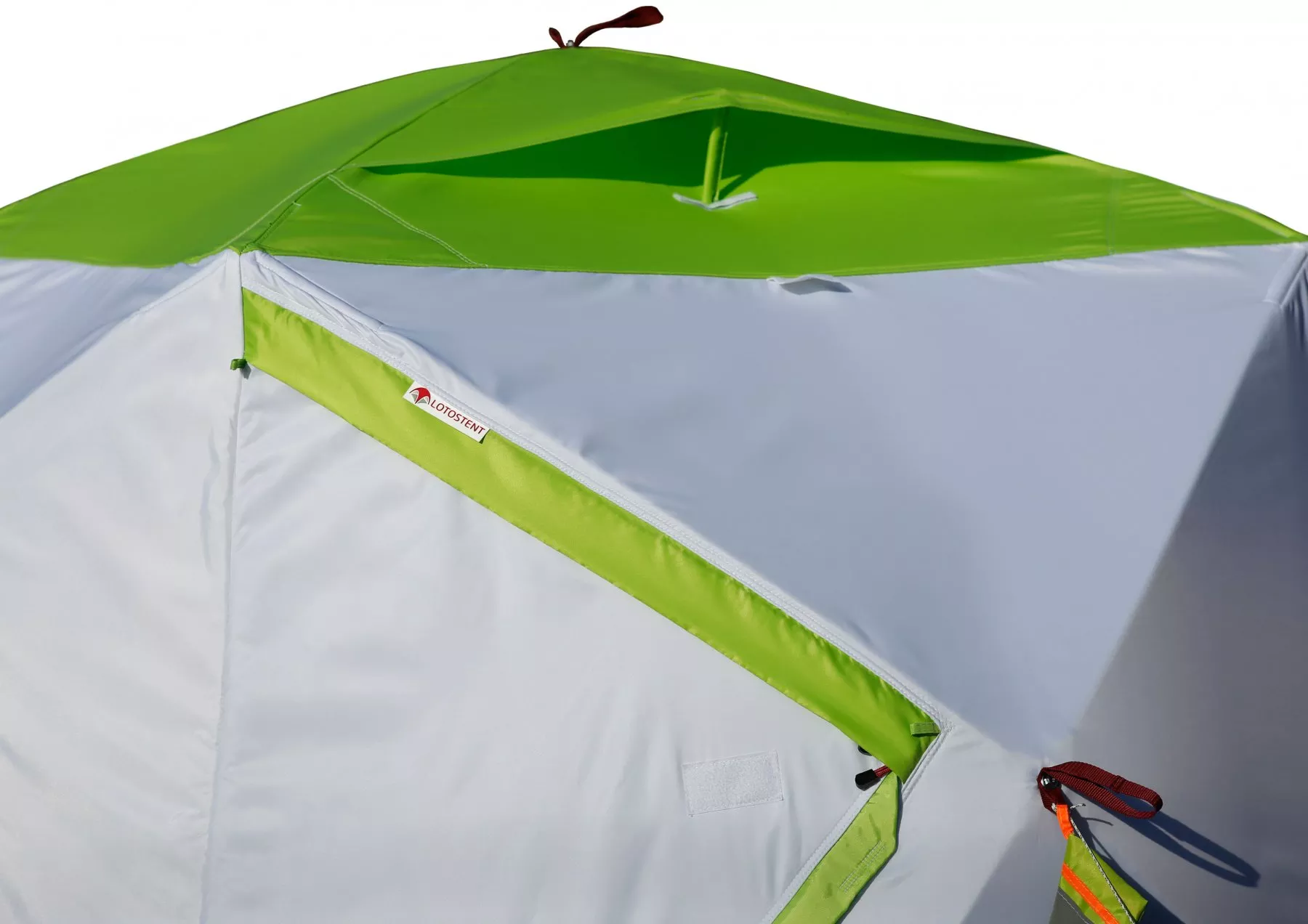

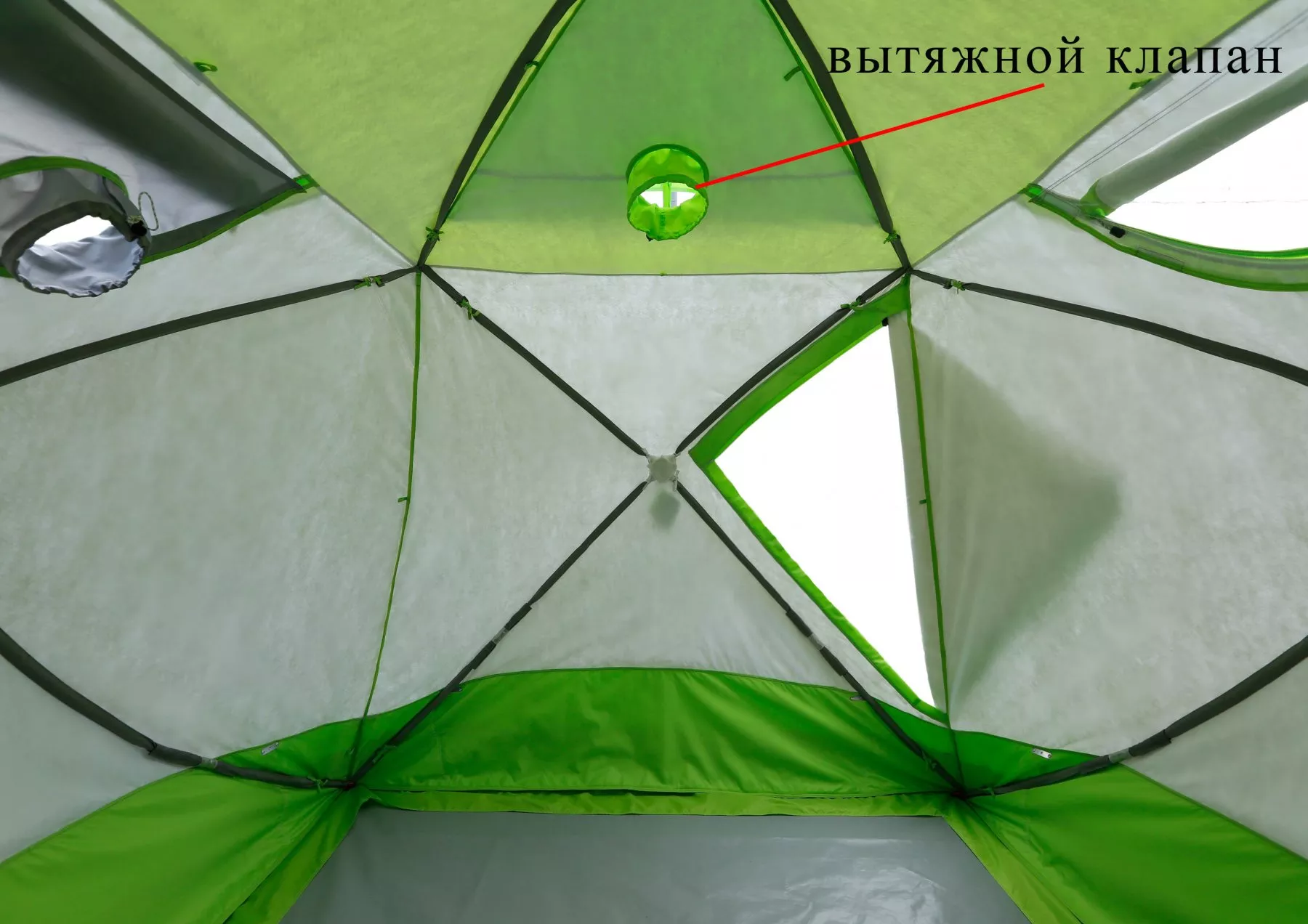

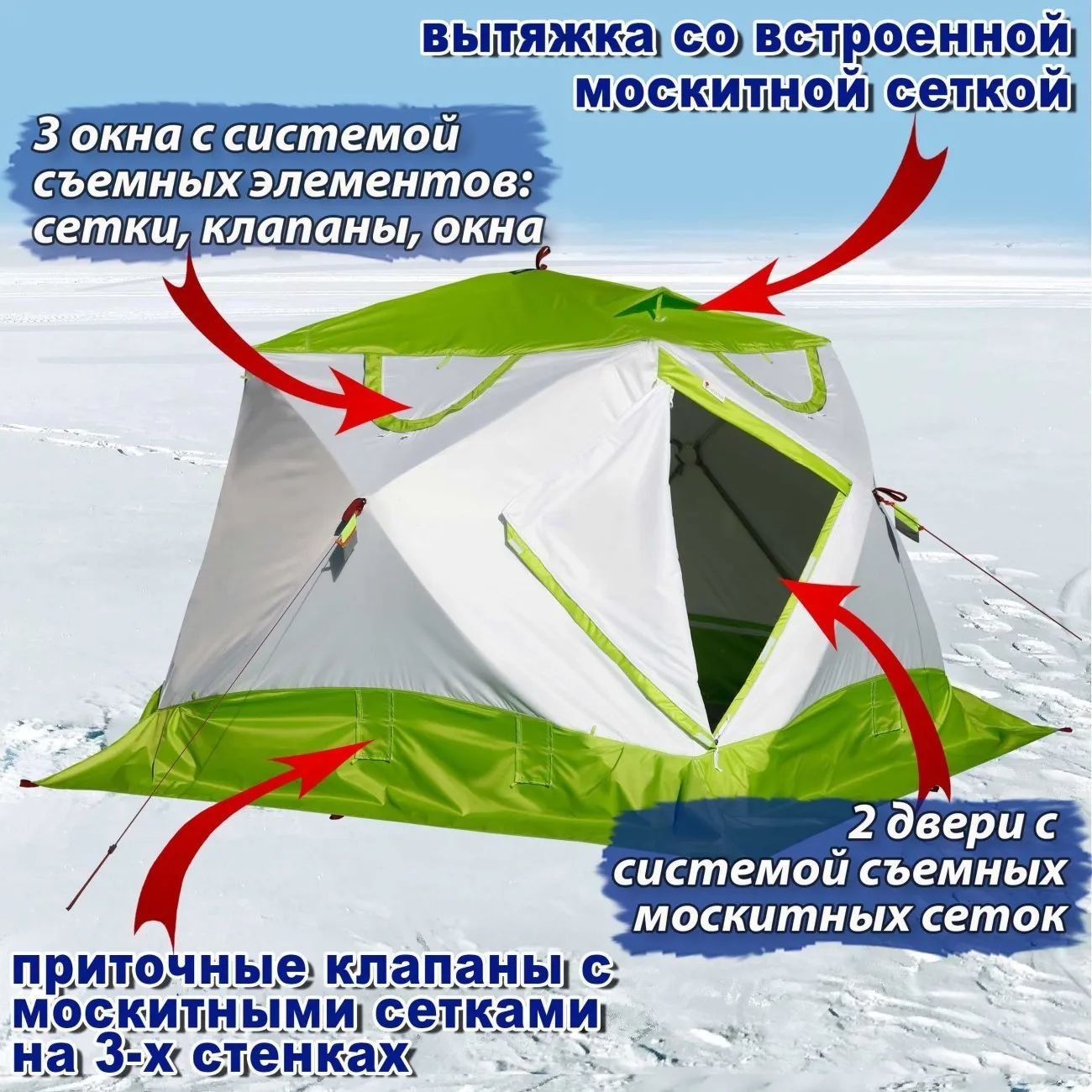

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется опорной стойкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

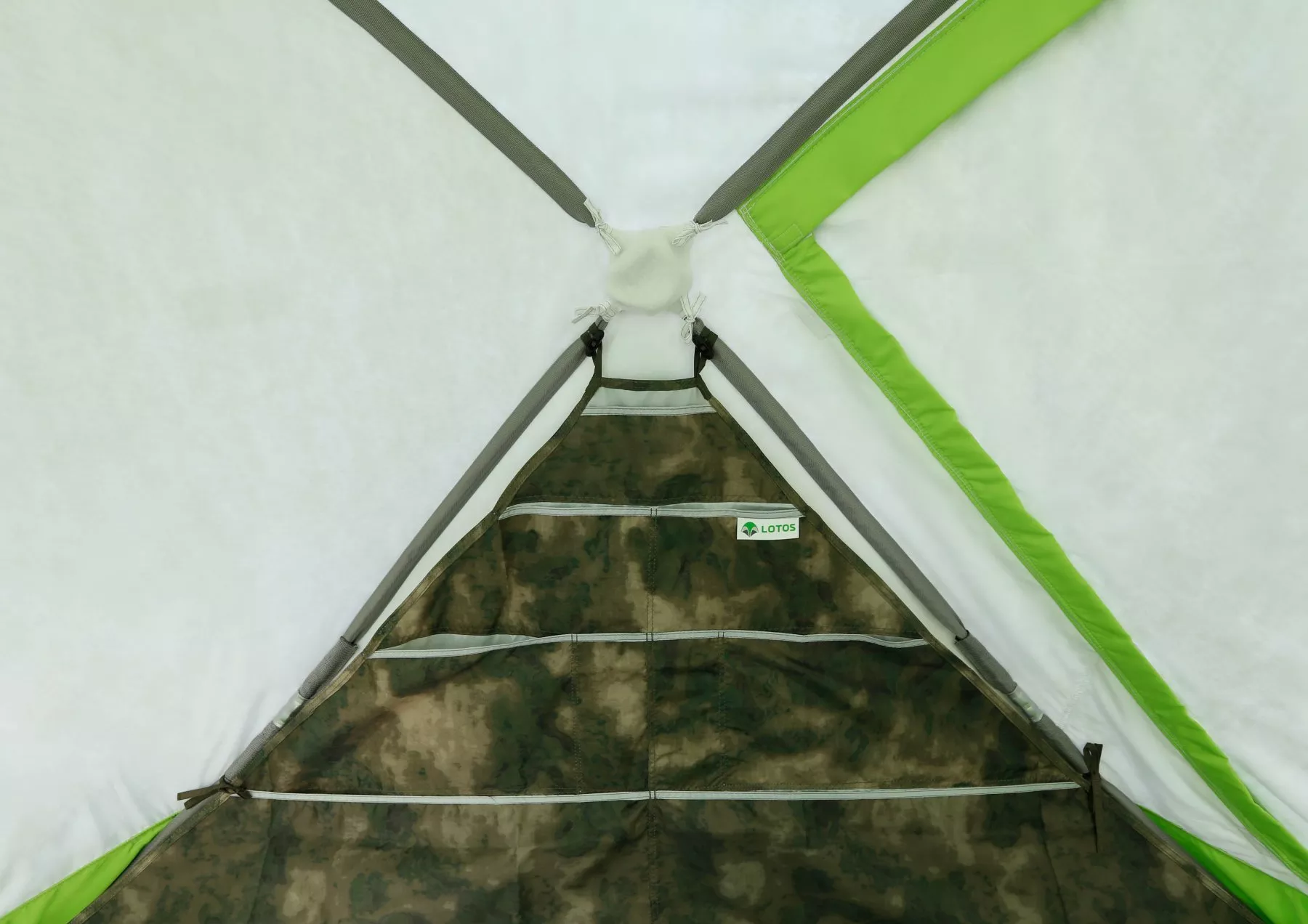

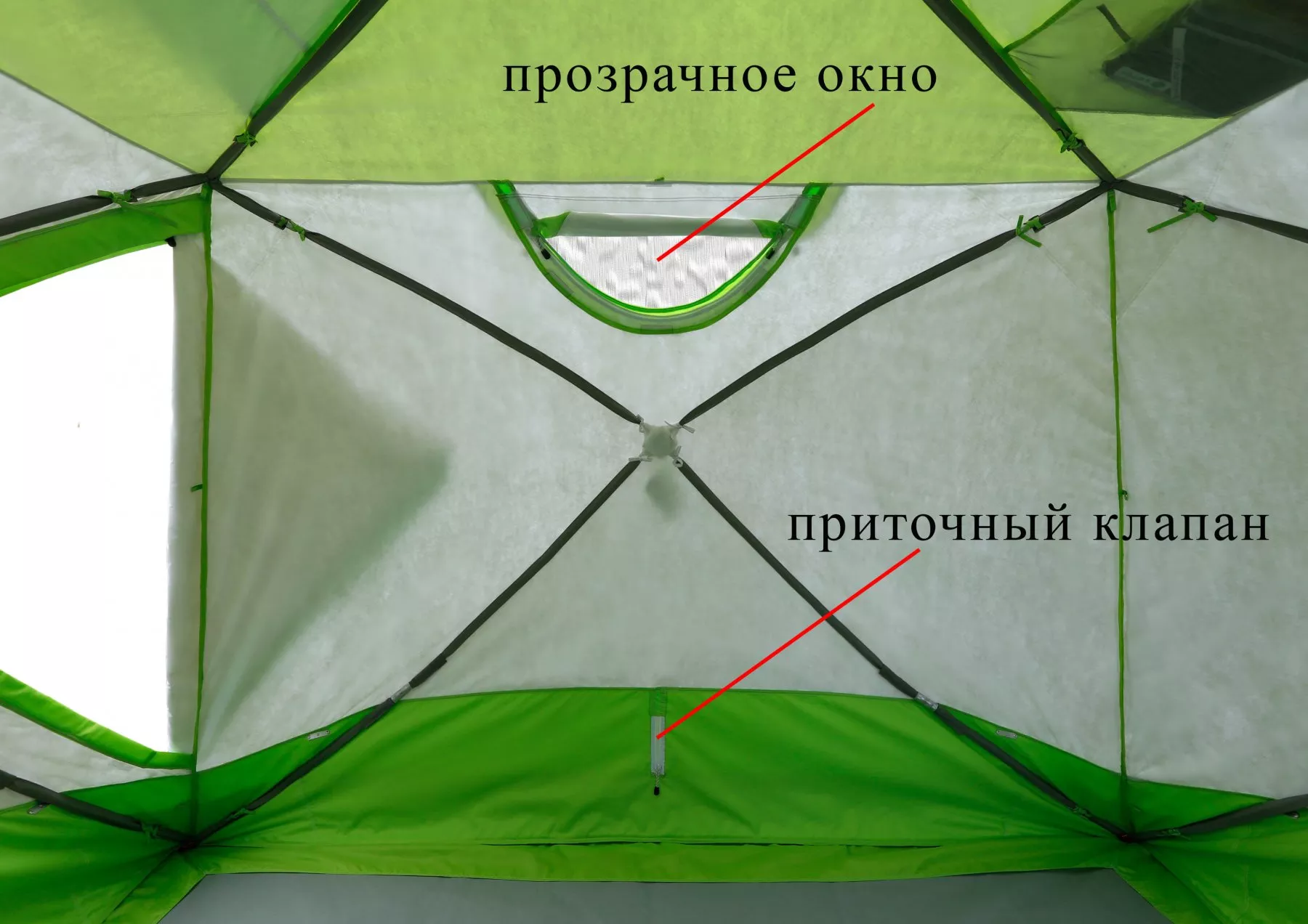

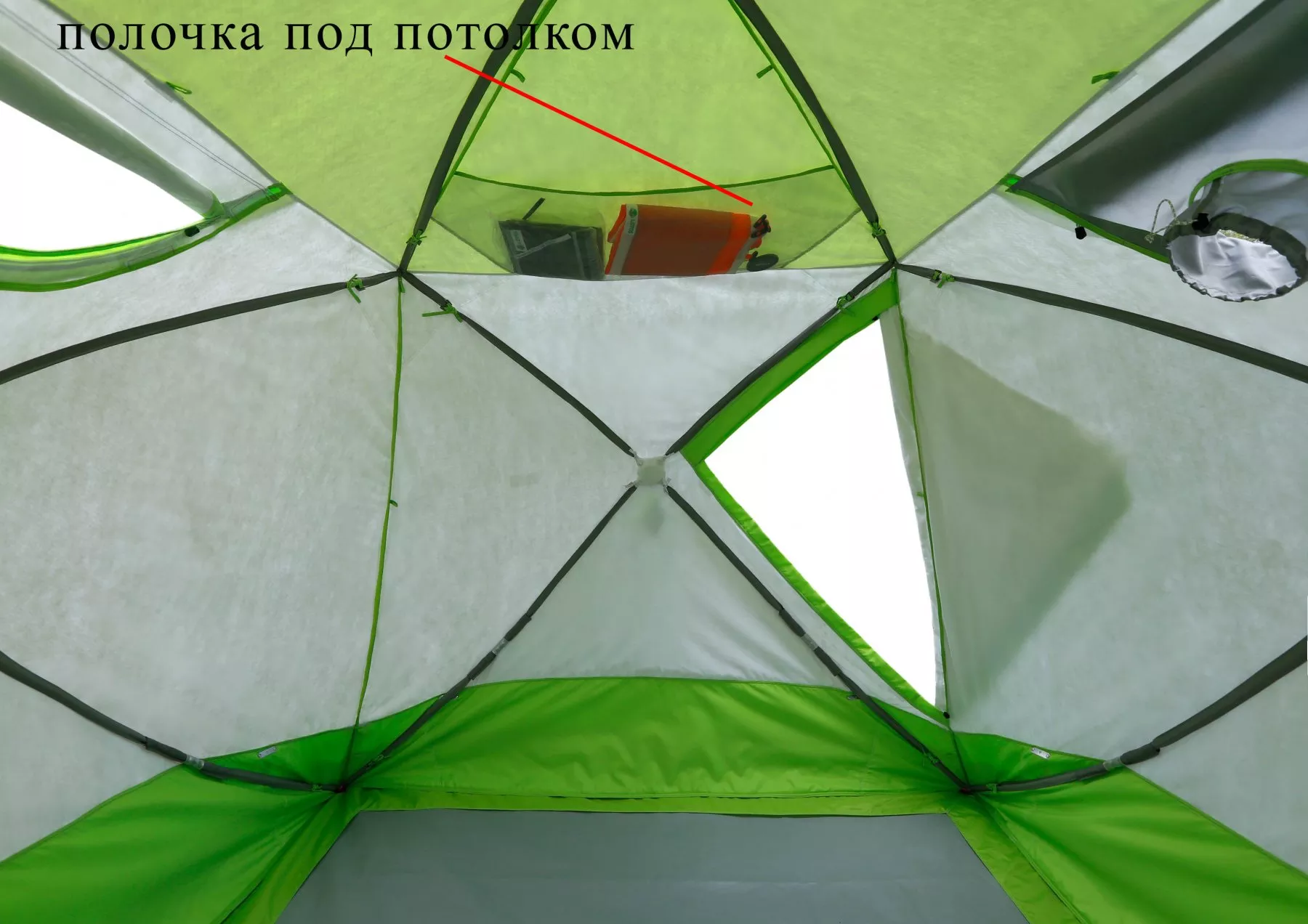

На двух стенках, в нижней части, расположены регулируемые приточные клапаны для поступления воздуха. В потолочной части палатки встроена полочка из сетки для хранения и просушивания крупных вещей.

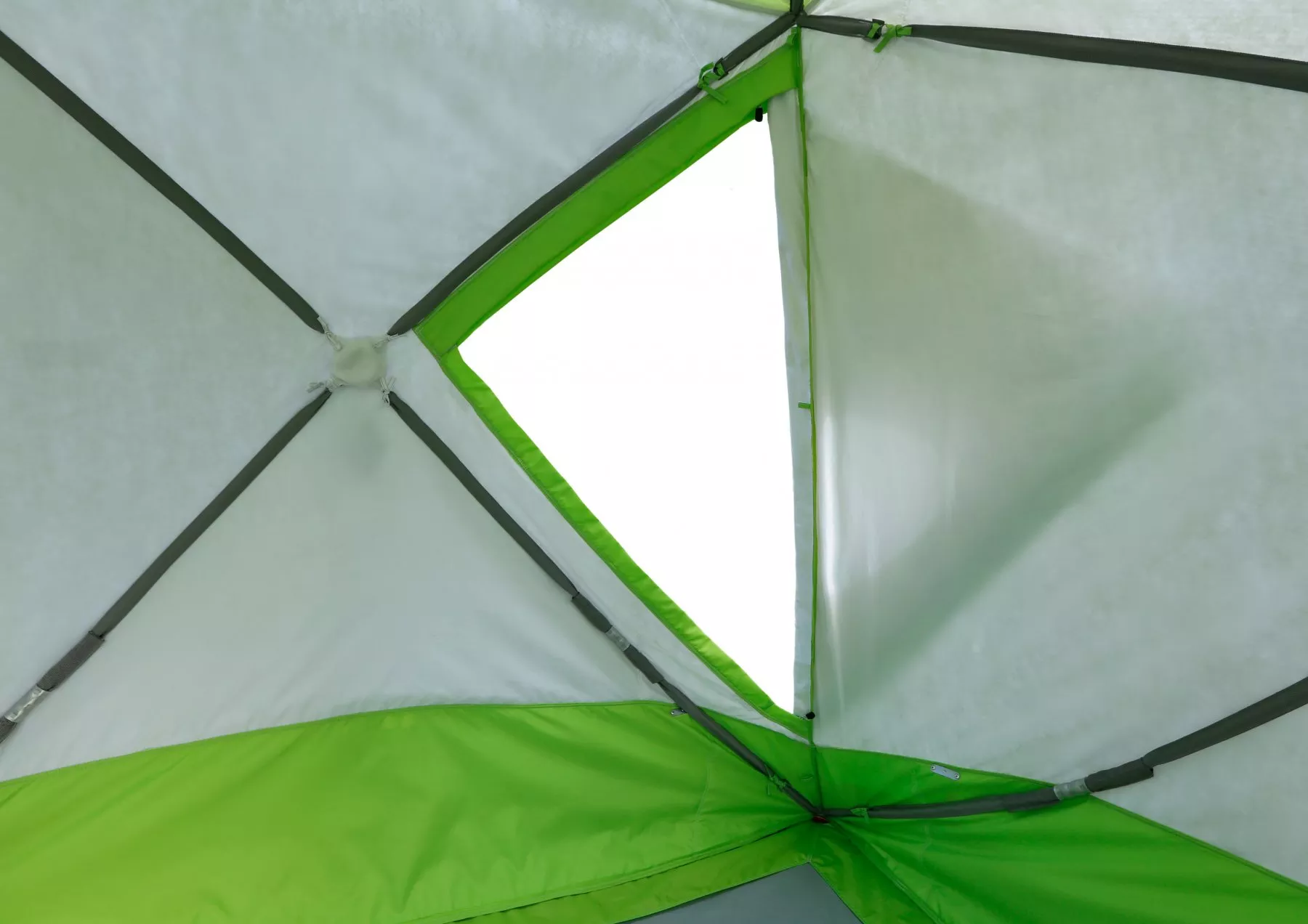

На двух длинных боковых стенках палатки и на одной короткой стенке размещены три окошка, оснащенные универсальной системой крепления внешних съемных элементов. В качестве креплений для съемных элементов применяется "липучка" вшитая по периметру оконного проема как с внутренней, так и с внешней стороны. В конструкции предусмотрено четыре съемных элемента (опция, приобретаются отдельно): съемное прозрачное окно, съемный клапан под вытяжную трубу теплообменника, съемный огнеупорный клапан (кремнеземный) под вытяжную трубу дровяной печи, съемная противомоскитная сетка.

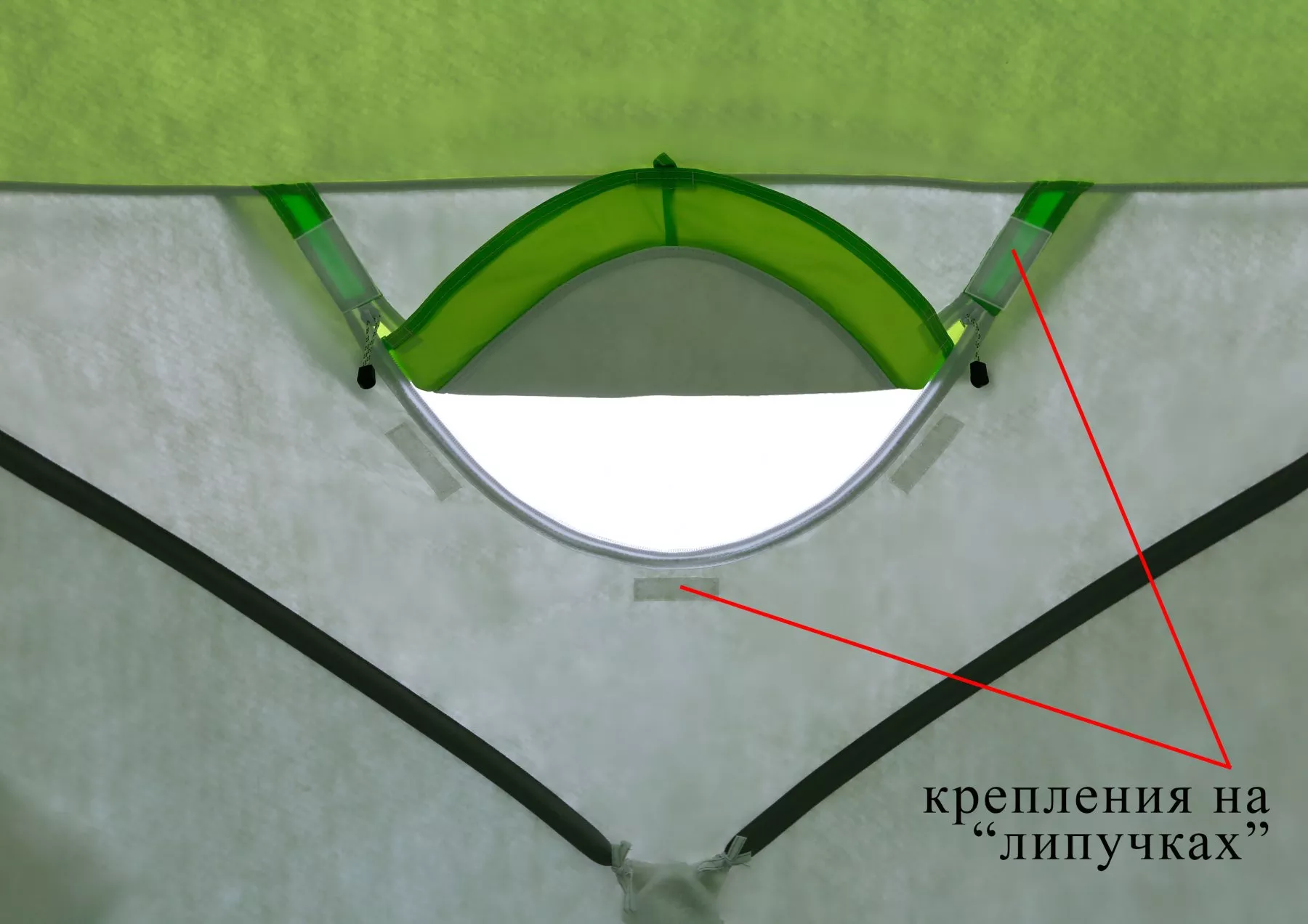

Съемное прозрачное окно изготовлено из высокопрочной морозостойкой полиуретановой пленки толщиной 350 микрон. Окно крепится с внутренней стороны палатки на "липучках" и оснащено внешней защитной планкой, которая обхватывает нижний край оконного проема палатки и крепится на "липучках" снаружи. Система крепления прозрачного окна плотно фиксирует его на тенте, имеет высокую герметичность, надежно защищая оконный проем палатки от продувания ветром и внешних осадков.
Съемный клапан под вытяжную трубу теплообменника изготовлен из прочной ткани Polyester Oxford 240D с трехслойной утепленной основой. Клапан крепится к палатке так же, как и съемное прозрачное окно. Система крепления клапана в оконном проеме палатки надежно фиксирует его на тенте, позволяя складывать палатку вместе с установленным на ней клапаном.

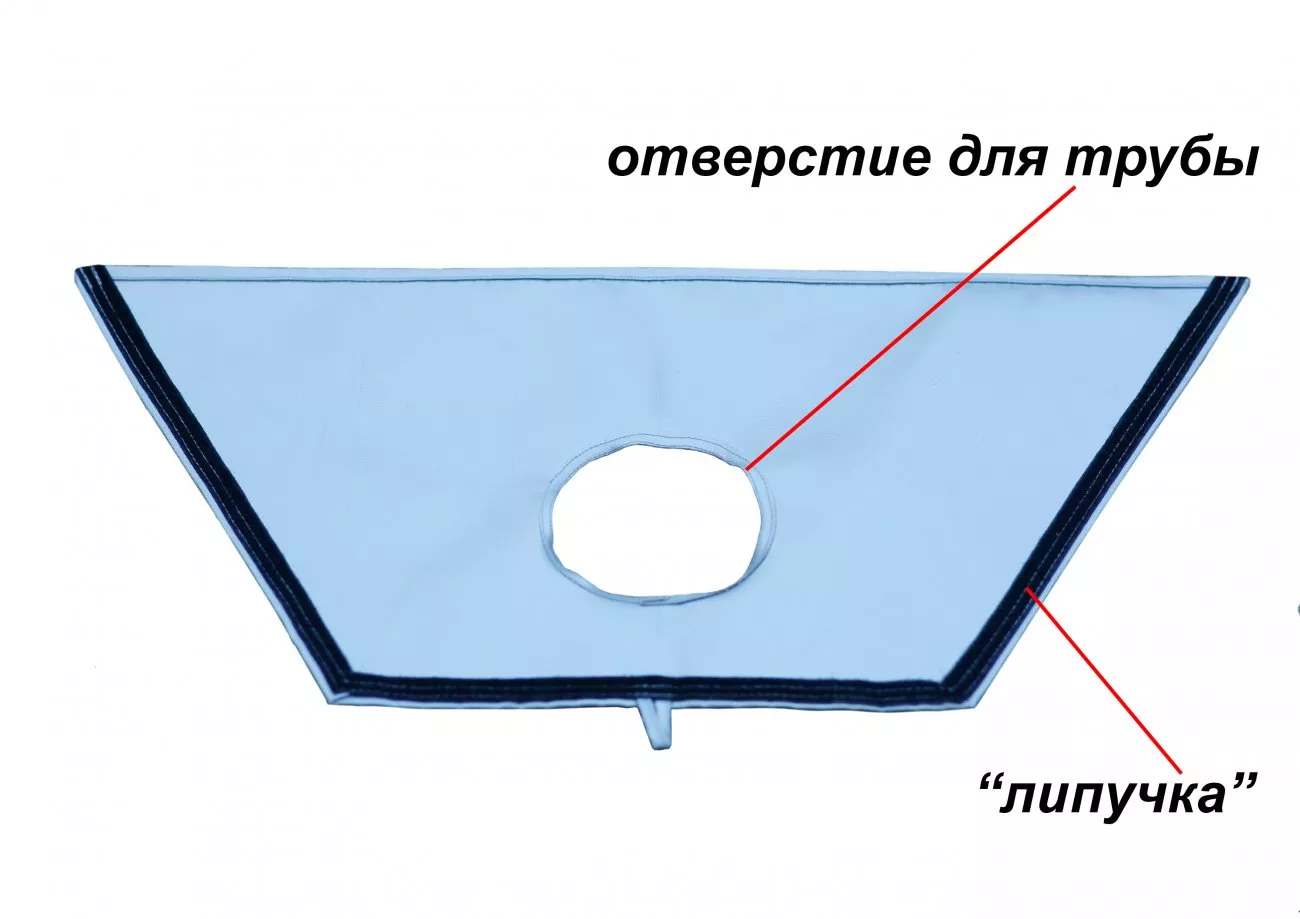

Клапан огнеупорный для палаток серии ЛОТОС Куб (кремнезем 1000°С) предназначен для фиксации и вывода вытяжной трубы дровяной печи и прочих обогревательных приборов, установленных внутри палатки (выполняет функцию «разделки» для вытяжной трубы системы обогрева). Клапан крепится к палатке так же, как и съемное прозрачное окно.
Огнеупорный клапан изготовлен из прочной, эластичной кремнеземной ткани с двухсторонним полиуретановом покрытием (плотность 600 г/м2). Материал клапана выдерживает температуру до 1000 °С и позволяет устанавливать в палатке туристическую дровяную печь высокой мощности. Защитная термостойкая шторка выполнена из ткани «ТАФ» и рассчитана на температуру до +280 °С.
С подробным описанием конструкции огнеупорного клапана и рекомендациями по безопасности при его использовании можно ознакомиться по ссылке.
Все пять "хабов" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Также, закрытые колпачками "хабы" не повреждают сумку палатки при транспортировке. Внешняя ветрозащитная юбка оснащена восемью усиленными креплениями для ввертышей.
Окраска палатки ЛОТОС Куб 4 Термо (лонг) выполнена в белом цвете с ярко-салатовыми (зелеными) вставками и даже в пасмурный день в ней будет достаточно светло и уютно. Трехслойный тент имеет достаточную световую проводимость, не требуя дополнительных окон для освещения. Безопасность в ночное время обеспечивают светоотражающие элементы на стенках палатки.
Внимание! В базовую комплектацию палатки НЕ входят дополнительные элементы индивидуального назначения, они представлены ниже в разделе "Дополняющие товары". Большая часть покупателей предпочитают самостоятельно выбирать нужные элементы комплекта и уровень их качества. Например, далеко не все покупатели готовы оплачивать базовый комплект с дорогими ввертышами(колышками) имеющими большой срок службы, так как уже приобретали их ранее, а дешевые им просто не нужны...
Тип палатки | куб для зимней рыбалки | |
Размер (Д х Ш х В), м | 2,60 х 2,10 х 1,88 | |
Размер в чехле (Д х Ш х В), м | Компакт - 1,15 х 0,32 х 0,32 (Классик - 1,65 х 0,28 х 0,28) | |
Вес комплекта, кг | 16,5 | |
Вместимость, чел | 4 | |
Время раскрытия/сборки, секунды | 90 | |
Количество входов/выходов, шт | 2 | |
Ветроустойчивость | высокая | |
Наличие юбок (наружняя/внутренняя), см | 25 / 15 | |

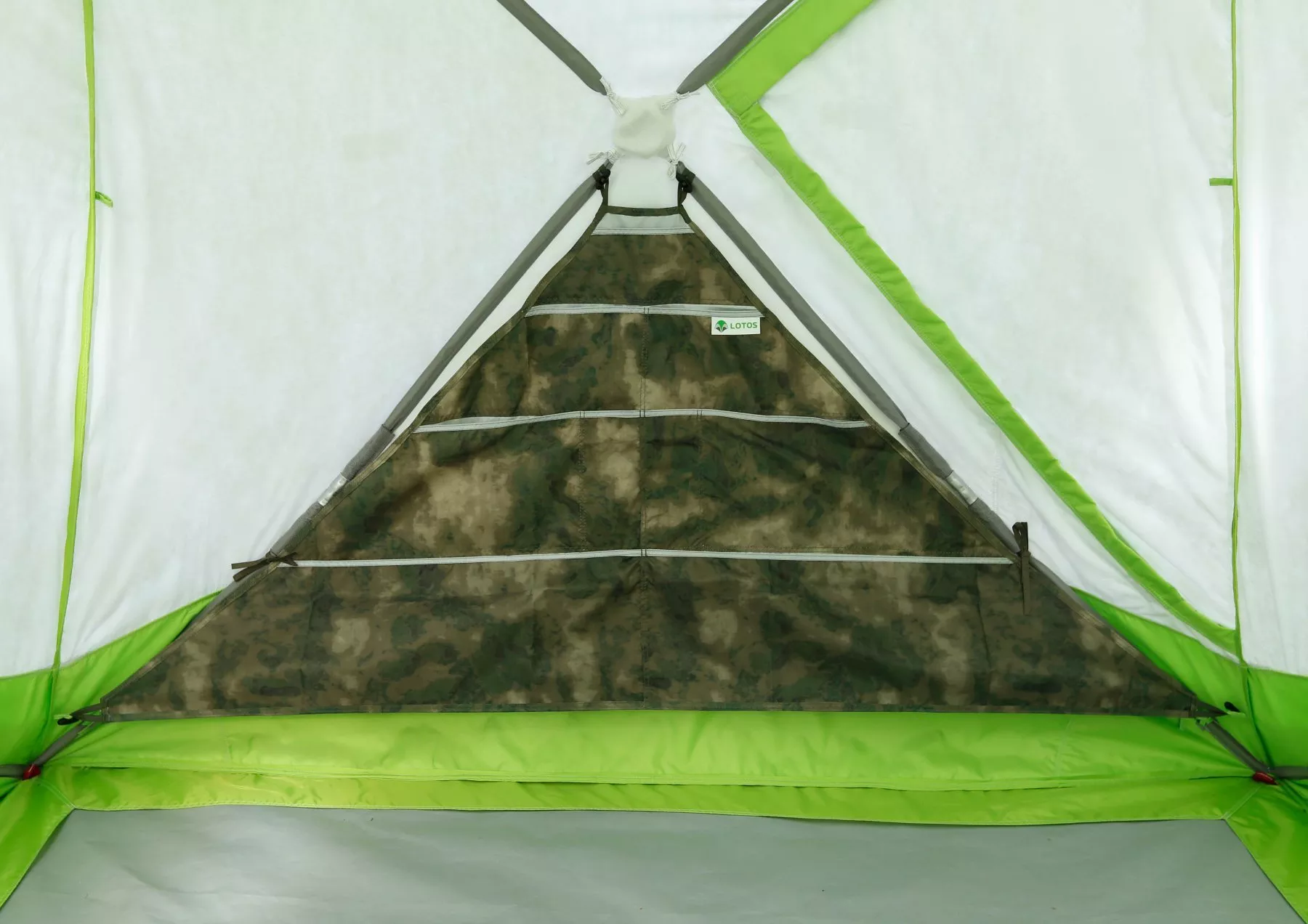

Внутренние карманы, шт | да (карман на стенке + потолочная полочка) | |
Светоотражающие элементы | да | |
Количество вытяжных клапанов, шт | 1 | |
Защитная планка на молнии входа | да (внешняя + внутренняя) | |
Количество смотровых окон, шт | 3 | |
Объём палатки, м³ | 7,8 | |
Артикул-1 | 17095 (17096) |
Тент | трехслойный: внешний - ткань полиэстер Оксфорд 300D WR (140 г/м²), средний - нетканый утеплитель (250 г/м²), внутренний - ткань полиэстер Оксфорд 210D (100 г/м²) | |
Материал входа | молния №10, двухсторонняя защитная планка для молнии | |
Материал окошка | молния №10 с защитной планкой | |
Дуги каркаса | пруток - стеклокомпозитная арматура (Ø10 мм) | |
Механизм (Хаб) | полиамид, система крепления - шплинт 4,0 мм | |
Сумка | ткань полиэстер Оксфорд 300Д ПУ2000 | |
Шнуры-растяжки | шнур полиэфирный с сердечником 2,5 мм |
